Zawór antyskażeniowy w instalacji: kiedy jest obowiązkowy i jak go poprawnie dobrać

Rola zaworu antyskażeniowego w instalacji wodnej

Zawór antyskażeniowy jest jednym z kluczowych elementów zabezpieczających instalacje wodociągowe przed wtórnym skażeniem wody. Jego zadaniem jest uniemożliwienie cofnięcia się wody z instalacji wewnętrznej do sieci wodociągowej lub do innych obiegów, gdzie wymagana jest wyższa jakość wody. Właściwy dobór i montaż zaworu antyskażeniowego decyduje o bezpieczeństwie sanitarnym, spełnieniu wymagań przepisów oraz o bezproblemowych odbiorach technicznych.

W praktyce inżynierskiej zawór antyskażeniowy pojawia się wszędzie tam, gdzie istnieje ryzyko kontaktu wody pitnej z medium o gorszej jakości lub substancjami niebezpiecznymi. Może to być prosta instalacja w domu jednorodzinnym z podlewaniem ogrodu, jak również skomplikowany układ w zakładzie przemysłowym, gdzie woda wodociągowa styka się z chemikaliami, wodą technologiczną czy wodą ppoż. Podstawą do prawidłowego stosowania zaworów antyskażeniowych jest norma PN-EN 1717 oraz krajowe przepisy i wytyczne lokalnych przedsiębiorstw wodociągowych.

Świadome podejście do projektowania i doboru zaworów antyskażeniowych pozwala uniknąć dwóch skrajności: z jednej strony niebezpiecznego zaniżania poziomu zabezpieczenia, a z drugiej – przewymiarowania i stosowania zbyt rozbudowanych zabezpieczeń tam, gdzie wystarczyłby prostszy element. Oba scenariusze generują problemy: pierwszy – ryzyko skażenia i odpowiedzialność prawną, drugi – niepotrzebne koszty inwestycyjne i eksploatacyjne.

Podstawy działania zaworów antyskażeniowych

Mechanizm zabezpieczenia przed przepływem wstecznym

Zawór antyskażeniowy ma uniemożliwić przepływ wsteczny, czyli sytuację, w której woda z instalacji odbiorczej wraca w kierunku sieci wodociągowej lub do innej części układu. Dzieje się tak najczęściej w dwóch przypadkach: gdy po stronie sieci spada ciśnienie (lub znika całkowicie) albo gdy w instalacji wewnętrznej powstanie nadciśnienie przewyższające ciśnienie w sieci. Elementy zabezpieczające przed takim zjawiskiem działają automatycznie, reagując na zmiany różnicy ciśnień i kierunku przepływu.

Najprostsze urządzenia (np. zawory zwrotne) dopuszczają przepływ tylko w jednym kierunku, a przy próbie odwrócenia kierunku przepływu zamykają się mechanicznie. Bardziej zaawansowane zawory antyskażeniowe (np. typu BA) posiadają dodatkowe elementy – strefę pośrednią z upustem do atmosfery, dwa zawory zwrotne, zawory kontrolne i elementy umożliwiające testowanie. Taka konstrukcja zapewnia wysoki poziom bezpieczeństwa, nawet w razie częściowej awarii jednego z zaworów zwrotnych.

W praktyce projektowej ważne jest, aby zrozumieć, że zawór antyskażeniowy nie służy do regulacji przepływu czy ciśnienia. Jego zadaniem nie jest poprawa hydrauliki instalacji, lecz wyłącznie zabezpieczenie jakości wody. Dlatego zawsze powinien być traktowany jako element bezpieczeństwa sanitarnego, a nie urządzenie eksploatacyjne służące np. do odcinania fragmentu sieci.

Rodzaje przepływu wstecznego: wypływ i zassanie zwrotne

Przepływ wsteczny może powstać na dwa zasadnicze sposoby. Pierwszym z nich jest wypływ zwrotny (back pressure), kiedy w instalacji wewnętrznej pojawia się wyższe ciśnienie niż w sieci zasilającej. Taki stan powodują np. pompy, podgrzewacze wody, naczynia przeponowe lub różne procesy technologiczne. Woda z instalacji próbuje wówczas „wypchnąć” się w stronę sieci. Jeśli w układzie brakuje właściwego zabezpieczenia antyskażeniowego, ciecz z instalacji (często już zanieczyszczona) może wtłoczyć się do sieci wodociągowej.

Drugim zjawiskiem jest zassanie zwrotne (back siphonage). Powstaje wtedy, gdy po stronie sieci wodociągowej wystąpi nagły spadek ciśnienia lub podciśnienie. Może się tak stać na przykład przy awarii magistrali, dużym poborze pożarowym, przerwie w pracy pomp czy napełnianiu dużych zbiorników. Powstałe podciśnienie „wysysa” wodę z instalacji wewnętrznych, a jeśli w danym punkcie nastąpił kontakt z cieczą niebezpieczną, istnieje poważne zagrożenie skażenia wody w sieci.

Odpowiednio dobrany zawór antyskażeniowy musi skutecznie przeciwdziałać obu tym mechanizmom. Prosta klapka zwrotna w wielu zastosowaniach nie wystarczy – dlatego norma PN-EN 1717 wyznacza różne klasy urządzeń w zależności od tego, z jakimi zagrożeniami mają sobie radzić oraz jakiej jakości medium dotyczy ryzyko skażenia.

Elementy konstrukcyjne typowego zaworu antyskażeniowego

Choć producenci stosują różne rozwiązania, większość zaworów antyskażeniowych składa się z kilku wspólnych komponentów. W typowym zaworze wysokiej klasy (np. typu BA) można wyróżnić:

• dwa zawory zwrotne – pracujące w układzie szeregowym, zapewniające stopniowe odcinanie przepływu wstecznego,
• strefę pośrednią z upustem – przestrzeń między zaworami zwrotnymi z możliwością odprowadzania medium do atmosfery,
• zawór upustowy – automatycznie otwierany przy niekorzystnej różnicy ciśnień, odprowadzający wodę w bezpieczne miejsce,
• króćce kontrolne – umożliwiające pomiar ciśnienia w poszczególnych komorach i przeprowadzanie testów,
• obudowę z materiału dopuszczonego do kontaktu z wodą pitną oraz elementy uszczelniające odporne na przewidywane media.

Dzięki takiej konstrukcji zawór nie tylko blokuje przepływ wsteczny, ale także aktywnie „wyrzuca” potencjalnie skażoną wodę na zewnątrz, zanim mogłaby ona trafić do sieci. To fundamentalna różnica w porównaniu z prostymi zaworami zwrotnymi, które jedynie zamykają przepływ, ale nie zapewniają kontrolowanego upustu medium z części narażonej na skażenie.

Wymagania normowe i prawne – kiedy zawór antyskażeniowy jest obowiązkowy

Norma PN-EN 1717 i klasyfikacja ryzyka

Podstawowym dokumentem określającym zasady zabezpieczenia instalacji wody pitnej przed wtórnym skażeniem jest norma PN-EN 1717 „Ochrona przed wtórnym zanieczyszczeniem wody w instalacjach wodociągowych i ogólne wymagania urządzeń zabezpieczających przed zanieczyszczeniem przez przepływ zwrotny”. Kluczowym elementem normy jest podział cieczy na pięć kategorii zagrożenia, od 1 do 5, w zależności od stopnia ryzyka dla zdrowia człowieka.

Od przypisania medium do odpowiedniej kategorii zależy, jaki rodzaj zabezpieczenia (a więc i jaki zawór antyskażeniowy) jest wymagany. Im wyższa kategoria, tym bardziej zaawansowany i niezawodny musi być element zabezpieczający. Z tego powodu analiza ryzyka i prawidłowa ocena kategorii cieczy jest absolutnie kluczowa na etapie koncepcji i projektu instalacji.

Przepisy krajowe i wytyczne przedsiębiorstw wodociągowych

Norma PN-EN 1717 nie jest w Polsce aktem prawa wprost, jednak jej zapisy są szeroko przywoływane w krajowych przepisach, wytycznych branżowych i dokumentach przedsiębiorstw wodociągowych. Lokalne regulaminy dostarczania wody często wprost wymagają stosowania zaworów antyskażeniowych na przyłączach do budynków oraz przy konkretnych grupach odbiorników. Inspektorzy sanitarni i przedstawiciele zakładów wodociągowych podczas odbiorów instalacji odwołują się zarówno do normy, jak i własnych szczegółowych wytycznych.

W praktyce oznacza to, że zawór antyskażeniowy może być obowiązkowy z kilku powodów:

• ze względu na charakter obiektu (np. zakład przemysłowy, szpital, budynek z instalacją ppoż. z dodatkami chemicznymi),
• z racji rodzaju przyłączonych urządzeń (np. zmywarki przemysłowe, myjki ciśnieniowe, urządzenia laboratoryjne),
• wskutek wymogu umieszczonego w umowie z przedsiębiorstwem wodociągowym,
• jako konsekwencja ogólnych przepisów sanitarnych i zasad BHP.

Przed rozpoczęciem projektowania dobrze jest sprawdzić aktualne regulaminy lokalnego dostawcy wody. Często znajdują się tam szczegółowe listy sytuacji, kiedy montaż konkretnego typu zaworu antyskażeniowego jest obowiązkowy na przyłączu lub w poszczególnych gałęziach instalacji. Ułatwia to projektantowi obronę przyjętych rozwiązań przed inwestorem oraz podczas odbioru.

Typowe sytuacje, w których montaż jest bezdyskusyjnie wymagany

Istnieje kilka powtarzających się w praktyce przypadków, gdzie wymóg montażu zaworu antyskażeniowego praktycznie nie podlega dyskusji. Należą do nich m.in.:

• przyłącza obiektów przemysłowych do sieci wodociągowej, zwłaszcza tam, gdzie w procesach technologicznych używana jest woda wodociągowa,
• instalacje przeciwpożarowe z dodatkami chemicznymi (np. środki antymrozowe w instalacjach zewnętrznych),
• układy podłączone do urządzeń medycznych i laboratoryjnych,
• systemy nawadniania ogrodów, pól i szklarni, w szczególności z użyciem nawozów i środków ochrony roślin,
• myjnie samochodowe, instalacje technologiczne w warsztatach, stacjach diagnostycznych,
• układy, w których woda pitna miesza się z wodą obiegową, chłodniczą czy z instalacji grzewczych.

W takich sytuacjach brak odpowiedniego zaworu antyskażeniowego niemal zawsze kończy się uwagami przy odbiorze, a w razie kontroli sanepidu może skutkować decyzją o konieczności przebudowy instalacji. W skrajnych przypadkach, przy rzeczywistym skażeniu wody w sieci, odpowiedzialność spada nie tylko na inwestora, ale i na projektanta oraz wykonawcę.

Klasy urządzeń antyskażeniowych i ich zastosowanie

Najczęściej stosowane typy zaworów antyskażeniowych

Norma PN-EN 1717 wyróżnia szereg urządzeń zabezpieczających przed przepływem wstecznym. W praktyce instalacyjnej, pod hasłem „zawór antyskażeniowy”, stosuje się szczególnie kilka typów:

• EA – zawór zwrotny jednostrumieniowy z kontrolą – prosty zawór zwrotny z możliwością sprawdzenia poprawności działania; używany tam, gdzie ryzyko skażenia jest ograniczone, najczęściej do cieczy kategorii 2–3.
• EB – zawór zwrotny dwustrumieniowy – rozwinięcie zaworu EA, o wyższej niezawodności; sprawdza się w wielu standardowych aplikacjach bytowo-gospodarczych.
• CA – zawór zabezpieczający z przerywaczem przepływu, wielokomorowy – stosowany przy cieczach kategorii 3, zapewniający dodatkową strefę oddzielającą.
• BA – zawór antyskażeniowy z kontrolowaną strefą pośrednią – jedno z najważniejszych urządzeń dla cieczy kategorii 4; wyposażony w dwa zawory zwrotne i strefę pośrednią z upustem do atmosfery.
• EA/BA w zespołach – układy łączące proste zawory zwrotne z zaawansowanymi zaworami antyskażeniowymi, często montowane na głównym przyłączu obiektu.

Choć w języku potocznym każdy z nich bywa nazywany „zaworem antyskażeniowym”, nie wszystkie zapewniają ten sam stopień bezpieczeństwa. Dobór typu musi wynikać z kategorii ryzyka, warunków pracy oraz wymagań formalnych dla konkretnego obiektu.

Przykłady doboru typu zaworu do kategorii cieczy

Dla ułatwienia praktycznej oceny, poniżej przedstawiono przykładowe zestawienie typowych zastosowań z sugerowanym poziomem zabezpieczenia:

Przykładowe zestawienia zastosowań i zalecanych zabezpieczeń

Tabela ma charakter orientacyjny i nie zastępuje analizy konkretnego przypadku. Projektant powinien zawsze porównać proponowane rozwiązanie z wymaganiami producenta urządzeń oraz regulaminem przedsiębiorstwa wodociągowego.

Dobór zaworu antyskażeniowego krok po kroku

Analiza medium i parametrów pracy

Pierwszym etapem jest precyzyjne określenie, z jaką cieczą ma do czynienia instalacja po stronie „zagrożonej”. Nie wystarczy ogólne stwierdzenie „woda z dodatkami”. Trzeba ustalić:

• rodzaj domieszek (chemiczne, biologiczne, mineralne),
• orientacyjne stężenia i toksyczność,
• temperaturę roboczą,
• maksymalne ciśnienie w instalacji zasilającej i po stronie zabezpieczanej,
• charakter przepływu (ciągły, okresowy, z dużymi skokami przepływu lub ciśnienia).

Na tej podstawie określa się kategorię cieczy wg PN-EN 1717. W wielu zakładach przemysłowych lub obiektach medycznych pomocne są karty charakterystyki stosowanych środków chemicznych oraz wytyczne producentów urządzeń.

Dobór klasy urządzenia do kategorii zagrożenia

Mając ustaloną kategorię cieczy, dopasowuje się minimalny poziom zabezpieczenia. Uproszczona, ale praktyczna zasada wygląda następująco:

• dla kategorii 1–2 – zazwyczaj wystarczą zawory zwrotne EA/EB oraz wbudowane zabezpieczenia w armaturze końcowej,
• dla kategorii 3 – stosuje się urządzenia typu CA, często w połączeniu z dodatkowymi zaworami zwrotnymi i separacją obiegów,
• dla kategorii 4 – standardem stają się zawory BA, o ile nie ma wymogu zastosowania rozwiązań jeszcze bardziej rygorystycznych,
• dla kategorii 5 – najczęściej stosuje się zbiorniki pośrednie, przelewy swobodne lub specjalistyczne rozwiązania systemowe, a nie tylko „jeden zawór”.

W praktyce im wyższa kategoria, tym częściej projekt obejmuje nie tylko pojedynczy zawór, ale całe układy separujące, np. wymienniki pośrednie, zestawy pompowe, osobne rozdzielacze.

Dobór średnicy, Kv i spadku ciśnienia

Po wyborze klasy urządzenia przychodzi etap czysto hydrauliczny. Zawór antyskażeniowy nie może być „wąskim gardłem” instalacji ani powodować nadmiernych strat ciśnienia. Przy doborze bierze się pod uwagę:

• obliczeniowy przepływ wody w danej gałęzi instalacji,
• dopuszczalną stratę ciśnienia na zaworze przy przepływie obliczeniowym,
• współczynnik przepływu Kv lub charakterystykę przepływ–spadek ciśnienia z katalogu producenta,
• średnicę nominalną instalacji zasilającej i odbiorczej.

W praktyce dobiera się model zaworu z tabel producenta, sprawdzając, czy przy zadanym przepływie strata ciśnienia mieści się w akceptowalnym zakresie. Jeśli w obiekcie występują duże zmiany zapotrzebowania (np. myjnie, hale produkcyjne), warto przeanalizować kilka scenariuszy pracy, aby uniknąć hałasu hydraulicznego i uderzeń wodnych.

Uwzględnienie warunków montażu i eksploatacji

Nawet najlepiej dobrany hydraulicznie zawór antyskażeniowy nie spełni swojego zadania, jeśli nie będzie można go poprawnie zamontować i serwisować. Na etapie projektu sprawdza się zwłaszcza:

• dostępność miejsca na odcinki proste przed i za zaworem (wg zaleceń producenta),
• wymóg montażu w określonej pozycji (najczęściej poziomej, z obudową zaworu skierowaną do góry),
• warunki otoczenia – temperatura, wilgotność, możliwość zamarzania, narażenie na agresywne opary,
• dostęp do zaworu dla kontroli, prób i remontu (nie może być „zabudowany” na stałe w ścianie czy szybie bez dostępu),
• możliwość odprowadzenia wody z upustu (szczególnie przy zaworach BA i CA).

W obiektach modernizowanych często to właśnie brak miejsca na poprawny montaż jest główną barierą. W takich przypadkach szuka się kompaktowych modeli zaworów, zmienia się trasę przewodów lub stosuje rozwiązania pośrednie (np. osobny punkt napełniania z zabezpieczeniem).

Montaż zaworu antyskażeniowego w praktyce

Typowe miejsca wpięcia w instalacji

Lokalizacja zaworu antyskażeniowego zależy od charakteru zabezpieczanego obiegu. Najczęściej spotyka się trzy podejścia:

• zabezpieczenie całego obiektu na przyłączu – zawór (często BA) montowany jest tuż za wodomierzem głównym. Rozwiązanie wygodne, ale nie zawsze wystarczające, jeśli w obiekcie jest kilka stref o różnym poziomie ryzyka,
• zabezpieczenie wybranych gałęzi instalacji – zawory montuje się na odgałęzieniach zasilających np. instalację ppoż., myjnię, część technologiczną hali, system nawadniania,
• zabezpieczenie pojedynczych urządzeń – typowe w przypadku specjalistycznych odbiorników (urządzenia medyczne, laboratoryjne, linie technologiczne), gdzie zawór jest elementem fabrycznym lub montowany jest tuż przed urządzeniem.

W praktyce często łączy się te podejścia. Na przyłączu znajduje się zawór o mniejszym zakresie (np. EA/EB), a najbardziej problematyczne obiegi są dodatkowo zabezpieczone własnymi zaworami BA lub CA.

Wymagane armatury towarzyszące

Sam zawór antyskażeniowy to za mało. Aby mógł być kontrolowany, remontowany i bezpiecznie eksploatowany, potrzebuje „otoczenia” z odpowiedniej armatury:

• zawory odcinające przed i za urządzeniem – umożliwiają odcięcie dopływu i opróżnienie zaworu,
• króćce pomiarowe i zawory testowe – w modelach BA/CA wiele z nich jest wbudowanych, ale czasem warto dodać dodatkowe punkty pomiarowe,
• odpowiednio zwymiarowane przyłącze do kanalizacji lub rurociąg spustowy – szczególnie dla zaworów z upustem do atmosfery,
• filtr siatkowy przed zaworem – zalecany przy instalacjach, gdzie możliwe jest zanieczyszczenie mechaniczne (rdza, piasek, opiłki).

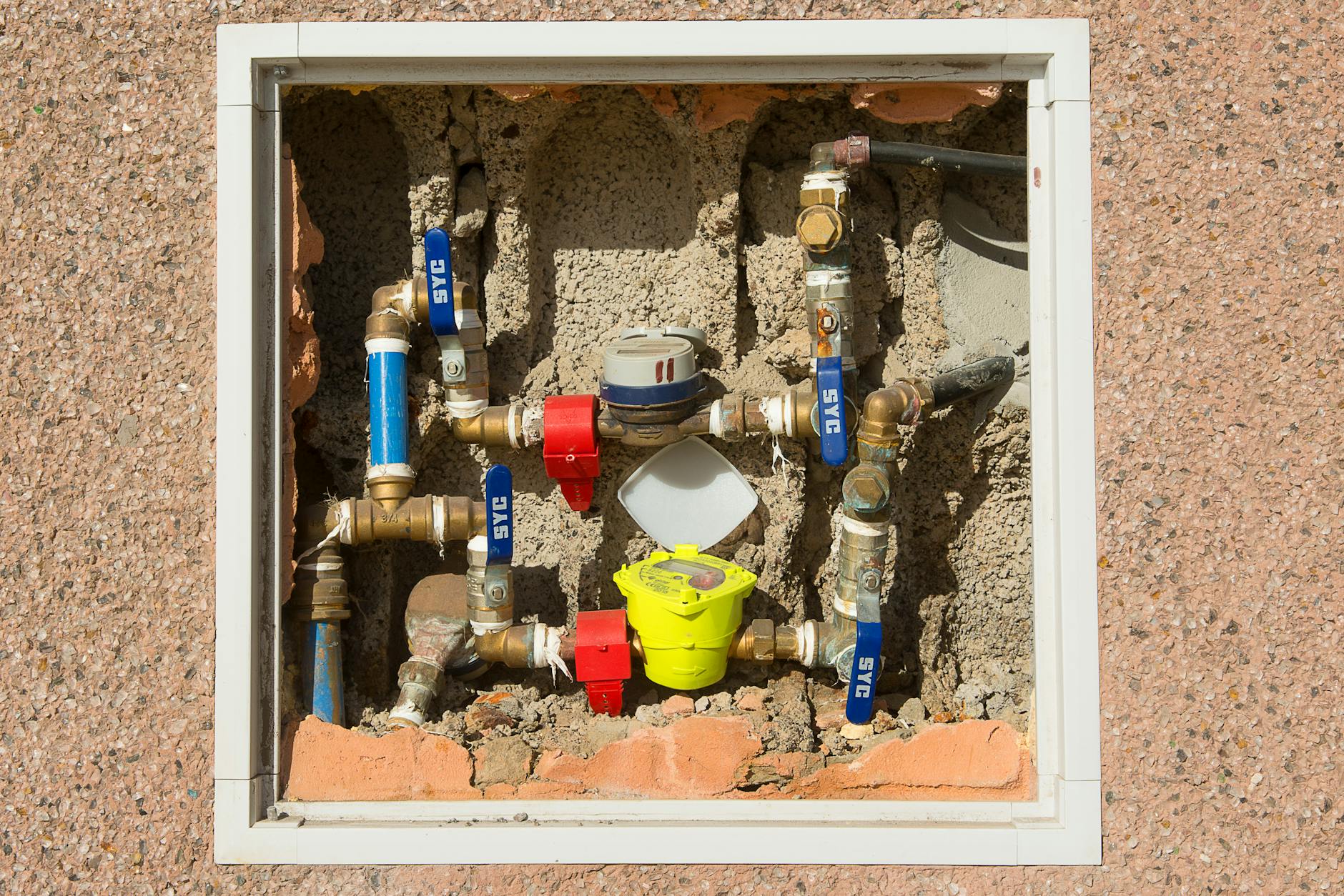

W nowoczesnych budynkach często stosuje się gotowe zespoły montażowe: kompaktowe grupy wodomierzowo-zabezpieczające, gdzie wodomierz, zawory odcinające, filtr i zawór antyskażeniowy są zamontowane w jednym module.

Montaż zaworu BA – najważniejsze zasady

Zawory BA są bardzo wrażliwe na nieprawidłowy montaż. Kilka reguł, które praktycznie wszędzie się powtarzają:

• montaż wyłącznie w pozycji wskazanej przez producenta (zwykle w poziomie, strefą pośrednią do góry),
• zapewnienie swobodnego odpływu wody ze strefy pośredniej – rurociąg spustowy o odpowiedniej średnicy, bez możliwości zablokowania,
• zachowanie odcinków prostych przed i za zaworem (np. 5–10 × DN, zgodnie z kartą katalogową),
• ochrona przed zalaniem od zewnątrz – zawór nie może pracować w stałym zanurzeniu,
• zabezpieczenie przed zamarzaniem – w strefach narażonych na mróz stosuje się izolację, ogrzewanie lub lokalizuje zawór w pomieszczeniu technicznym.

Błędne jest m.in. podłączanie upustu strefy pośredniej do instalacji oddzielonej syfonem bez odpowietrzenia lub do rurociągu ciśnieniowego. Upust musi mieć możliwość swobodnego grawitacyjnego zrzutu medium do kanalizacji lub zbiornika buforowego.

Eksploatacja, kontrola i serwis

Okresowe przeglądy i testy działania

Zawory antyskażeniowe są traktowane przez normy i przepisy jako urządzenia bezpieczeństwa. Z tego powodu przewidziana jest ich regularna kontrola, a w wielu obiektach – także dokumentowanie wyników. Standardowa praktyka obejmuje:

• przegląd wizualny (szczelność połączeń, korozja, uszkodzenia obudowy),
• sprawdzenie poprawności pracy zaworów zwrotnych (test przy użyciu manometrów na króćcach kontrolnych),
• kontrolę funkcjonowania strefy pośredniej i zaworu upustowego (czy otwiera się przy niekorzystnej różnicy ciśnień),
• czyszczenie filtrów i elementów ruchomych, wymianę uszczelnień w razie potrzeby.

Częstotliwość przeglądów określają zwykle lokalne wytyczne i instrukcje producenta. W obiektach o podwyższonym ryzyku (szpitale, przemysł spożywczy, zakłady chemiczne) kontrola roczna to absolutne minimum.

Konsekwencje braku konserwacji

Zaniedbane zawory antyskażeniowe często przestają pełnić swoją funkcję dużo wcześniej niż widać to „gołym okiem”. Do najczęstszych problemów należą:

• zapychanie i zatarcie zaworów zwrotnych z powodu zanieczyszczeń mechanicznych,
• zablokowany lub stale cieknący zawór upustowy,
• korozja elementów metalowych w agresywnym środowisku,
• uszkodzenia uszczelek przy zbyt częstych i gwałtownych zmianach ciśnienia.

Skutkiem może być zarówno brak ochrony sieci przed przepływem wstecznym, jak i kłopotliwe wycieki, zalania pomieszczeń technicznych czy błędy ciśnieniowe w instalacji. W wielu przypadkach szybka wymiana kompletu uszczelnień i czyszczenie zaworu pozwalają przywrócić pełną sprawność bez konieczności wymiany całego urządzenia.

Modernizacja istniejących instalacji

W starszych budynkach zaworów antyskażeniowych często w ogóle nie ma lub są zamontowane w sposób sprzeczny z dzisiejszymi wymaganiami. Przy modernizacjach spotyka się m.in.:

• zwykłe zawory zwrotne stosowane tam, gdzie dziś wymagany byłby BA,
• zabezpieczenia tylko na przyłączu, bez ochrony stref technologicznych,
• zawory zabudowane w ścianach bez dostępu serwisowego.

W takich sytuacjach projekt modernizacji powinien zacząć się od przeglądu istniejącej instalacji i identyfikacji wszystkich punktów, gdzie woda pitna ma kontakt (bezpośredni lub pośredni) z mediami kategorii 3–5. Dopiero potem ustala się strategię: czy wystarczy dołożyć zawór na wybranych odgałęzieniach, czy konieczne jest rozdzielenie instalacji na osobne sekcje z osobnymi przyłączami i zabezpieczeniami.

Praktyczne wskazówki projektowe i wykonawcze

Współpraca z dostawcą wody i użytkownikiem obiektu

Uzgadnianie rozwiązań na etapie projektu

Przy obiektach podlegających odbiorowi przez przedsiębiorstwo wodociągowe projekt zabezpieczeń przed przepływem zwrotnym zwykle jest elementem uzgodnień. Podczas takich rozmów dobrze jest przedstawić:

• schemat instalacji z zaznaczonymi punktami styku z mediami kategorii 3–5,
• proponowane typy zaworów antyskażeniowych wraz z klasą i lokalizacją,
• opisy obiegów technologicznych (np. rodzaj chemikaliów, temperatury, sposób odprowadzania ścieków),
• przewidywany sposób eksploatacji i zakres odpowiedzialności stron (kto dokonuje przeglądów, kto prowadzi dokumentację).

W praktyce często oszczędza to nerwów przy odbiorze. Zdarza się, że dostawca wody ma własne wzory schematów lub minimalne wymagania ponad normę – dobrze poznać je wcześniej, zamiast przerabiać gotową kotłownię czy stację uzdatniania.

Ustalenie odpowiedzialności za serwis i dokumentację

W większych obiektach dobrze sprawdza się proste rozdzielenie zadań pomiędzy strony:

• inwestor / właściciel obiektu – zapewnia dostęp do urządzeń, zleca przeglądy i naprawy,
• operator techniczny budynku – prowadzi książkę urządzeń, pilnuje terminów testów, reaguje na sygnały awarii,
• przedsiębiorstwo wodociągowe – może okresowo kontrolować stan zabezpieczeń na przyłączu i wymagać okazania protokołów z przeglądów.

Jeżeli odpowiedzialność nie jest jasno przypisana, zawory antyskażeniowe łatwo „znikają” z planu przeglądów. Konsekwencją są urządzenia, które formalnie istnieją, ale nikt realnie nie wie, kiedy były sprawdzane.

Typowe błędy projektowe i wykonawcze

Analiza awarii w instalacjach wodociągowych pokazuje kilka powtarzalnych problemów związanych z zaworami antyskażeniowymi. Przy planowaniu i montażu lepiej ich unikać:

• dobór zbyt małego DN „żeby się zmieściło” – zawór dławiony na granicy przepustowości generuje hałas, większe spadki ciśnienia i szybsze zużycie,
• brak możliwości grawitacyjnego spływu z upustu – rurociąg spustowy ze zbyt małym spadkiem, zasyfonowanie, podłączenie do przewodu pracującego pod ciśnieniem,
• montaż w studniach lub szachtach narażonych na zalanie – częsta przyczyna trwałego uszkodzenia zaworów BA,
• „chowanie” zaworów w ścianach i zabudowach GK bez rewizji o odpowiednich wymiarach,
• stosowanie zwykłego zaworu zwrotnego zamiast zaworu antyskażeniowego w układach wyższego ryzyka,
• brak filtrów ochronnych przy instalacjach z dużą ilością zanieczyszczeń mechanicznych.

W praktyce instalacyjnej często spotyka się też zamianę strony zasilania i odbioru, szczególnie przy nietypowych układach pomieszczeń. Dlatego przed pierwszym napełnieniem warto fizycznie sprawdzić kierunek przepływu i oznaczenia na korpusie.

Optymalizacja pod kątem eksploatacji

Projekt przyjazny w utrzymaniu ruchu znacząco obniża późniejsze koszty eksploatacji. Kilka prostych rozwiązań ułatwia życie użytkownikowi:

• zastosowanie zaworów odcinających z pełnym przelotem i wyraźnym oznaczeniem pozycji,
• montaż manometrów przed i za zaworem w trudniej dostępnych miejscach, aby szybko ocenić spadek ciśnienia bez podłączania zestawów testowych,
• zaprojektowanie wygodnych dojść i platform serwisowych w większych kotłowniach i stacjach uzdatniania,
• numeracja i opis poszczególnych zaworów na rysunkach i w terenie (tabliczki, naklejki), co ułatwia identyfikację przy przeglądach.

W jednej z dużych pralni przemysłowych prosta zmiana: przeniesienie zaworu BA z wysokości pod stropem na poziom roboczy i dodanie dwóch manometrów skróciła czas rocznego testu z kilku godzin do kilkudziesięciu minut.

Dobór zaworu przy dużych wahaniach temperatury medium

Niektóre obiegi zawierają wodę o znacznie wyższej temperaturze niż typowe 10–25°C (np. napełnianie instalacji c.o. gorącą wodą, zasilanie wymienników, myjnie technologiczne). W takich zastosowaniach przy wyborze zaworu uwzględnia się:

• zakres temperatur pracy deklarowany przez producenta (dla korpusu, uszczelnień i sprężyn),
• odporność materiałów na częste cykle nagrzewanie–chłodzenie,
• ewentualny wpływ temperatury na charakterystykę przepływu i spadki ciśnienia.

Jeżeli w instalacji występują okresowe skoki temperatury powyżej dopuszczalnego zakresu, korzystniejszym rozwiązaniem bywa wydzielenie osobnego obiegu pośredniego, w którym zawór antyskażeniowy pracuje tylko z wodą sieciową o stabilnych parametrach.

Dobór zaworu w instalacjach z pompami i zbiornikami

Obiegi, w których występują pompy, hydrofory lub zbiorniki buforowe, są szczególnie wrażliwe na przepływ wsteczny. Przy doborze zaworu antyskażeniowego analizuje się:

• maksymalne ciśnienie tłoczenia pomp oraz możliwe podciśnienia przy ich zatrzymaniu,
• lokalizację zbiorników względem instalacji wodociągowej (wysokość, możliwość opróżnienia grawitacyjnego),
• scenariusze awaryjne – np. praca pomp przeciwko zamkniętym zaworom, awarie zasilania elektrycznego.

Jeżeli pompa znajduje się po stronie instalacji wewnętrznej, a jej charakterystyka pozwala na „przepchnięcie” wody w stronę sieci, zwykły zawór zwrotny nie wystarczy. Wówczas stosuje się zawory BA lub odpowiednie stacje oddzielające, a samą instalację wodociągową traktuje się jako strefę wymagającą ochrony wyższego poziomu.

Specyfika obiektów przemysłowych i usługowych

Zakłady przemysłowe, myjnie, obiekty gastronomiczne czy laboratoria generują obiegi o bardzo zróżnicowanym poziomie ryzyka. Przy planowaniu zabezpieczeń:

• dzieli się instalację na strefy o różnym przeznaczeniu (socjalna, technologiczna, mycie, procesy chemiczne),
• dla każdej strefy definiuje się kategorię wody i wymagany typ zabezpieczenia,
• ogranicza się niepotrzebne połączenia pomiędzy strefami (rury łączące obiegi technologiczne i socjalne bez przerw powietrznych).

W praktyce często spotykanym rozwiązaniem jest własna stacja uzdatniania wody dla procesu (zmiękczanie, odwrócona osmoza, dozowanie chemikaliów) zasilana przez zawór BA z sieci wodociągowej. Dalej w obrębie procesu stosuje się już wewnętrzne zabezpieczenia, ale sieć publiczna pozostaje chroniona.

Wymagania w obiektach medycznych i spożywczych

Szpitale, przychodnie czy zakłady produkcji żywności podlegają dodatkowym wytycznym sanitarnym. Oprócz podstawowych norm instalacyjnych stosowane są często krajowe rekomendacje branżowe oraz zalecenia inspekcji sanitarnej. W praktyce oznacza to m.in.:

• szersze stosowanie zaworów wyższej klasy (BA, CA) zamiast najprostszych rozwiązań,
• obowiązek dokumentowania testów i przeglądów w określonych odstępach czasu,
• konieczność powiązania układu wodociągowego z systemem zarządzania bezpieczeństwem żywności lub systemem jakości (HACCP, GMP).

Przykładowo w zakładzie rozlewniczym wody pitnej często osobno zabezpiecza się strefę mycia butelek, strefę CIP oraz instalacje techniczne, mimo że wszystkie korzystają z tej samej sieci wewnętrznej. Każdy z tych obiegów ma inny poziom ryzyka skażenia.

Oznakowanie i instrukcje dla użytkownika

Sama obecność zaworu antyskażeniowego nie gwarantuje właściwej eksploatacji, jeżeli obsługa nie wie, co to za urządzenie i jak reagować na typowe objawy. Podstawą jest:

• czytelne oznaczenie zaworu na instalacji (strzałka kierunku przepływu, typ, numer),
• umieszczenie w pobliżu krótkiej instrukcji postępowania w razie wycieku z upustu lub gwałtownego spadku ciśnienia,
• włączenie zaworów antyskażeniowych do planu szkoleń personelu technicznego.

Przy zaworach, które mogą okresowo zrzucać wodę (BA, CA), dobrze jest także uprzedzić użytkowników budynku, aby nie traktowali każdej wilgotnej posadzki w pomieszczeniu technicznym jako awarii, tylko zgłaszali powtarzające się lub nienaturalnie duże wypływy.

Aspekty ekonomiczne doboru i eksploatacji

Wybór zaworu antyskażeniowego to nie tylko cena zakupu. Przy analizie kosztów bierze się pod uwagę:

• koszt zakupu i montażu (różnica między klasami zaworów, materiałami, DN),
• koszt przygotowania miejsca – studnie, odwodnienie, izolacje termiczne, platformy serwisowe,
• przewidywane koszty przeglądów, wymiany uszczelnień i części zamiennych,
• potencjalne straty wody przy okresowych zrzutach i testach,
• koszt ewentualnej przerwy w dostawie wody w razie awarii lub wymiany zaworu.

W wielu przypadkach zastosowanie zaworu wyższej klasy lub o nieco większej średnicy nominalnej zwraca się w ciągu kilku lat dzięki stabilniejszej pracy instalacji i rzadszym interwencjom serwisowym.

Integracja z automatyką budynkową

W nowoczesnych obiektach coraz częściej zawory antyskażeniowe, a właściwie ich otoczenie, jest włączane do systemów BMS. Stosuje się m.in.:

• czujniki zalania w pobliżu upustów oraz w studniach montażowych,
• pomiar ciśnienia przed i za zaworem z przekazaniem sygnału do BMS,
• sygnalizację otwarcia zaworów odcinających (kontaktrony) przy ważnych przyłączach.

Taki nadzór nie zastąpi okresowych testów, ale pozwala szybko wychwycić nietypowe sytuacje: nagły spadek ciśnienia, częste zadziałania upustu lub wzrost poziomu w studni montażowej. Dla obiektów, które muszą zachować ciągłość działania (szpitale, data center), jest to istotny element bezpieczeństwa.

Wpływ na bilans ciśnienia w instalacji

Każdy zawór antyskażeniowy wprowadza określoną stratę ciśnienia, która rośnie wraz z przepływem i zużyciem urządzenia. Przy projektowaniu całej instalacji konieczne jest:

• uwzględnienie straty ciśnienia zaworu w obliczeniach doboru pomp i średnic przewodów,
• przewidzenie rezerwy na wzrost oporów w czasie (zanieczyszczenie filtrów, częściowe zużycie),
• analiza pracy instalacji przy maksymalnym i minimalnym przepływie – także w sytuacjach awaryjnych.

W budynkach wysokich bywa, że jeden nieprzemyślany zawór BA na głównym pionie ogranicza możliwości zasilenia najwyższych kondygnacji bez dodatkowej pompowni. Zdecydowanie prościej wkalkulować ten efekt na etapie projektu niż później „ratować” sytuację montażem dodatkowych zestawów podnoszenia ciśnienia.

Strategia wymiany i modernizacji urządzeń

Zawory antyskażeniowe mają określoną trwałość eksploatacyjną. Nawet przy regularnym serwisie po kilkunastu latach pracy pojawia się pytanie, czy naprawiać, czy wymieniać. Przy podejmowaniu decyzji bierze się pod uwagę:

• dostępność części zamiennych do danego modelu i rocznika,
• częstotliwość awarii w ostatnich latach,
• zmiany w wymaganiach normowych i przepisach od momentu montażu,
• ogólny stan instalacji (korozja, zarastanie przewodów, zmiana przeznaczenia obiektu).

Często przy większej modernizacji sensowniejsze jest zaprojektowanie całej nowej grupy wodomierzowo–zabezpieczającej, zamiast kolejnego remontu starych zaworów w nieergonomicznym miejscu. Zyskuje się wtedy nie tylko bezpieczeństwo, ale i wygodę obsługi oraz aktualność rozwiązań względem obecnych wymagań technicznych.

Najczęściej zadawane pytania (FAQ)

Kiedy zawór antyskażeniowy jest obowiązkowy w instalacji wodnej?

Zawór antyskażeniowy jest wymagany wszędzie tam, gdzie istnieje ryzyko cofnięcia się wody o gorszej jakości do instalacji wody pitnej lub sieci wodociągowej. Dotyczy to m.in. przyłączy budynków, punktów styku z instalacjami technologicznymi, instalacjami ppoż., systemami nawadniania czy urządzeniami wykorzystującymi środki chemiczne.

W praktyce obowiązek jego stosowania wynika z normy PN-EN 1717 oraz z regulaminów i wytycznych lokalnych przedsiębiorstw wodociągowych, które często wprost wskazują konieczność montażu odpowiedniego typu zaworu na przyłączu i w newralgicznych punktach instalacji.

Co to jest zawór antyskażeniowy i do czego służy?

Zawór antyskażeniowy to urządzenie zabezpieczające przed przepływem wstecznym, czyli cofnięciem się wody z instalacji wewnętrznej do sieci lub do obiegów wymagających wyższej jakości wody. Jego głównym zadaniem jest ochrona wody pitnej przed wtórnym skażeniem substancjami chemicznymi, technologicznymi lub biologicznymi.

Nie jest to zawór regulacyjny ani odcinający w klasycznym znaczeniu – nie służy do sterowania przepływem czy ciśnieniem, lecz wyłącznie do zapewnienia bezpieczeństwa sanitarnego i spełnienia wymagań normowych oraz przepisów.

Jak dobrać odpowiedni zawór antyskażeniowy do instalacji?

Dobór zaworu antyskażeniowego zaczyna się od określenia kategorii cieczy według PN-EN 1717 (od 1 do 5), czyli oceny, jak duże zagrożenie dla zdrowia niesie potencjalne medium po stronie instalacji. Im wyższa kategoria (np. obecność toksycznych chemikaliów, ścieków, patogenów), tym wyższa klasa zabezpieczenia jest wymagana.

Następnie uwzględnia się parametry hydrauliczne (średnica, przepływ, ciśnienie), charakter pracy instalacji (np. obecność pomp, podgrzewaczy) oraz wymagania lokalnego przedsiębiorstwa wodociągowego. W wielu przypadkach prosty zawór zwrotny jest niewystarczający i konieczne jest zastosowanie zaworu z rozłączoną strefą pośrednią, np. typu BA.

Czym zawór antyskażeniowy różni się od zwykłego zaworu zwrotnego?

Zwykły zawór zwrotny jedynie przepuszcza wodę w jednym kierunku i zamyka się przy próbie przepływu wstecznego. Nie posiada jednak kontrolowanego upustu ani strefy pośredniej, dlatego w razie nieszczelności może dopuścić do przedostania się zanieczyszczonego medium.

Zaawansowany zawór antyskażeniowy (np. typu BA) ma:

• dwa zawory zwrotne w układzie szeregowym,
• strefę pośrednią z upustem do atmosfery,
• zawór upustowy oraz króćce kontrolne do testów.

Taka konstrukcja umożliwia nie tylko blokadę przepływu wstecznego, ale także aktywny upust potencjalnie skażonej wody w bezpieczne miejsce.

Jakie są rodzaje przepływu wstecznego i przed czym chroni zawór antyskażeniowy?

W instalacjach wodnych występują dwa główne mechanizmy przepływu wstecznego:

• wypływ zwrotny (back pressure) – gdy w instalacji wewnętrznej panuje wyższe ciśnienie niż w sieci (np. przez pompy, podgrzewacze, naczynia przeponowe),
• zassanie zwrotne (back siphonage) – gdy po stronie sieci występuje nagły spadek ciśnienia lub podciśnienie (awaria magistrali, duży pobór ppoż., zatrzymanie pomp).

Zawór antyskażeniowy jest projektowany tak, aby skutecznie przeciwdziałać obu tym zjawiskom i uniemożliwić cofnięcie się zanieczyszczonej wody do sieci.

Jakie kategorie cieczy według PN-EN 1717 mają wpływ na wybór zaworu antyskażeniowego?

Norma PN-EN 1717 wyróżnia pięć kategorii cieczy:

• Kategoria 1 – woda zdatna do picia, bez zmian właściwości,
• Kategoria 2 – zmiana smaku, zapachu lub barwy, bez zagrożenia zdrowia,
• Kategoria 3 – obecność substancji szkodliwej o niskim ryzyku,
• Kategoria 4 – substancje toksyczne lub bardzo szkodliwe,
• Kategoria 5 – ryzyko mikrobiologiczne, obecność patogenów.

Od przypisania medium do odpowiedniej kategorii zależy, czy wystarczy proste zabezpieczenie (np. zawór zwrotny), czy konieczne jest zastosowanie bardziej zaawansowanego zaworu antyskażeniowego wysokiej klasy, który zapewni odpowiedni poziom ochrony zdrowia użytkowników.

Czy przewymiarowanie zabezpieczenia antyskażeniowego może być problemem?

Tak. Zastosowanie zaworu antyskażeniowego o wyższej klasie niż wymagana może generować niepotrzebnie wyższe koszty inwestycyjne i eksploatacyjne (zakup, montaż, serwis, straty ciśnienia), bez realnego wzrostu bezpieczeństwa tam, gdzie wystarczyłby prostszy element.

Z drugiej strony zaniżenie poziomu zabezpieczenia oznacza ryzyko skażenia wody, konsekwencje sanitarne i odpowiedzialność prawną. Dlatego kluczowe jest prawidłowe przypisanie kategorii cieczy oraz dobór zaworu ściśle według wymagań PN-EN 1717 i wytycznych przedsiębiorstwa wodociągowego.

Kluczowe obserwacje

• Zawór antyskażeniowy jest kluczowym elementem bezpieczeństwa sanitarnego – chroni sieć wodociągową i instalacje przed wtórnym skażeniem wody, a jego obecność ma znaczenie także dla odbiorów technicznych i spełnienia przepisów.
• Stosuje się go wszędzie tam, gdzie woda pitna może mieć kontakt z medium gorszej jakości lub substancjami niebezpiecznymi – od prostych instalacji domowych (np. podlewanie ogrodu) po złożone układy przemysłowe z wodą procesową, chemikaliami czy wodą ppoż.
• Zawór antyskażeniowy nie służy do regulacji przepływu ani ciśnienia – jest wyłącznie elementem zabezpieczającym jakość wody i nie powinien być traktowany jako urządzenie eksploatacyjne typu zawór odcinający.
• Ryzyko przepływu wstecznego pojawia się w dwóch formach: wypływu zwrotnego (gdy w instalacji wewnętrznej jest wyższe ciśnienie niż w sieci) oraz zassania zwrotnego (gdy w sieci wystąpi nagły spadek ciśnienia lub podciśnienie).
• Prosta klapka zwrotna często nie zapewnia wystarczającej ochrony – zaawansowane zawory antyskażeniowe (np. typu BA) mają dwa zawory zwrotne, strefę pośrednią z upustem i elementy kontrolne, dzięki czemu skuteczniej zabezpieczają przed skażeniem.
• Dzięki konstrukcji z komorą pośrednią i zaworem upustowym zawór antyskażeniowy nie tylko blokuje przepływ wsteczny, ale także kontrolowanie odprowadza potencjalnie skażoną wodę na zewnątrz, zanim dostanie się do sieci.

Co jeszcze warto przeczytać:

•

  Jak działa zawór antyskażeniowy i kiedy jest potrzebny?

•

  Kiedy warto zamontować zawór antyskażeniowy?

•

  Czemu zawór antyskażeniowy kapie? Diagnoza,…

•

  Woda pitna a ryzyko skażenia – gdzie najczęściej…

•

  Czy mieszkańcy ufają wodzie z sieci?

•

  Czy domowe filtry wody wpływają na oszczędność zasobów?
