Na czym polega cykliczne zapowietrzanie instalacji CO i dlaczego jest tak uparte

Cykliczne zapowietrzanie instalacji CO to sytuacja, w której po odpowietrzeniu grzejników lub całego układu powietrze po kilku dniach, tygodniach lub miesiącach znowu się pojawia. Objawy zwykle są podobne: bulgotanie, nierównomierne grzanie grzejników, zimne górne partie paneli, szum w rurach, spadek ciśnienia w instalacji i potrzeba częstego uzupełniania wody w kotle.

Jednorazowe zapowietrzenie po remoncie, wymianie kotła czy spuszczeniu wody jest normalne. Problem zaczyna się wtedy, gdy powietrze wraca regularnie, mimo poprawnego odpowietrzenia. W takiej sytuacji przyczyna prawie nigdy nie jest „magiczna”. Zawsze kryje się za nią konkretny błąd projektowy, montażowy, uszkodzenie elementów lub zła eksploatacja, np. zbyt częste dopuszczanie świeżej wody.

Do cyklicznego zapowietrzania instalacji CO może prowadzić kilka grup problemów: nieszczelności (widoczne i ukryte), źle dobrane lub zamontowane odpowietrzniki, błędy w naczyniu przeponowym, niewłaściwe ciśnienie robocze, złe prowadzenie rur i nieprawidłowy spadek instalacji, a nawet zbyt agresywna chemia w układzie. Skuteczne usunięcie problemu wymaga chłodnej diagnostyki krok po kroku, zamiast chaotycznego „strzelania” w ciemno.

Typowe objawy cyklicznego zapowietrzania instalacji CO

Pierwszy krok to dobre rozpoznanie objawów. Od jakości obserwacji często zależy, jak szybko uda się dojść do sedna sprawy. Powracające powietrze w instalacji objawia się zwykle w podobny sposób, ale kilka szczegółów podpowiada, gdzie szukać przyczyny.

  • Zimne górne części grzejników – klasyczny objaw powietrza zgromadzonego w panelu lub członach grzejnika. Grzejnik grzeje na dole lub na środku, a u góry pozostaje zimny lub letni.
  • Bulgotanie i szumy w grzejnikach lub rurach – szczególnie przy starcie kotła lub podwyższaniu temperatury. Im więcej powietrza w układzie, tym dźwięki są wyraźniejsze.
  • Spadek ciśnienia na kotle/instalacji – konieczność dopuszczania wody co kilka dni lub tygodni. Im częściej trzeba uzupełniać instalację, tym bardziej prawdopodobna nieszczelność lub problem z naczyniem przeponowym.
  • Słaby przepływ przez wybrane obiegi – np. jedyne zapowietrzające się piony, odległe grzejniki, pojedyncza pętla podłogówki, która nagle słabiej grzeje.
  • Przelewanie się w naczyniu wzbiorczym otwartym – przy niektórych konfiguracjach może zasysać powietrze do instalacji.

Notowanie, kiedy dokładnie problem się pojawia (po jakim czasie od odpowietrzenia, po jakim trybie pracy kotła, przy jakich temperaturach), bardzo pomaga później w diagnozie. Inaczej szuka się przyczyny, gdy zapowietrzanie wraca co 2–3 dni, a inaczej, gdy raz na sezon.

Kluczowa różnica: jednorazowe zapowietrzenie a problem przewlekły

Trzeba rozróżnić jednorazowe, incydentalne zapowietrzenie od przewlekłego, cyklicznego problemu. Jednorazowo instalacja może się zapowietrzyć po:

  • pracach serwisowych z częściowym spuszczeniem wody,
  • modernizacji fragmentu instalacji,
  • pierwszym uruchomieniu nowej instalacji CO,
  • przeniesieniu i napełnieniu nowego kotła.

W takiej sytuacji po prawidłowym odpowietrzeniu (i kilku dogłębnych cyklach grzania) powietrze nie powinno wracać. Jeśli jednak po każdej procedurze odpowietrzania po kilku dniach/tygodniach objawy wracają, trzeba zacząć pełną diagnostykę, bo mamy do czynienia z problemem systemowym, a nie pojedynczym „bąblem” powietrza.

Diagnostyka krok po kroku: jak podejść do cyklicznego zapowietrzania CO

Skuteczna diagnostyka zawsze jest tańsza niż wymiana pół kotłowni „na czuja”. Zamiast wymieniać od razu pompę czy wszystkie odpowietrzniki, warto przejść przez logiczny ciąg sprawdzeń. Najprościej podzielić go na kilka bloków: stan ciśnienia i naczynia, odpowietrzniki, szczelność instalacji, układ rur i pompę obiegową, a na końcu – jakość wody i chemię.

Ocena sytuacji wyjściowej i zebranie podstawowych danych

Zanim zacznie się cokolwiek odkręcać, dobrze jest spisać kilka rzeczy:

  • typ instalacji: otwarta czy zamknięta,
  • rodzaj kotła: gazowy, olejowy, węglowy, pellet, pompa ciepła,
  • obecność sprzęgła hydraulicznego, rozdzielaczy, podmieszania (np. dla podłogówki),
  • rodzaj naczynia wzbiorczego: otwarte / przeponowe, pojemność, orientacyjny wiek,
  • ilość i typ odpowietrzników: manualne, automatyczne, ich położenie,
  • ostatnie prace w instalacji: modernizacja, wymiana kotła, montaż nowych grzejników.

W praktyce często okazuje się, że problem z cyklicznym zapowietrzaniem pojawił się tuż po konkretnej zmianie w instalacji, np. wymianie starego kotła na kondensacyjny, dołożeniu podłogówki czy zmianie pompy obiegowej na mocniejszą. To ważna wskazówka.

Prosty test: ciśnienie przed i po grzaniu

Przy instalacji zamkniętej podstawową informacją jest to, jak zachowuje się ciśnienie wody. Przy zimnej instalacji (wyłączony kocioł) ciśnienie spoczynkowe w typowym domu jednorodzinnym powinno wynosić zwykle około 1,0–1,5 bara (zależnie od wysokości budynku i zaleceń producenta kotła). W trakcie grzania może rosnąć, ale nie powinno przekraczać 2,0–2,5 bara i zbyt mocno skakać.

Prosty test:

  1. Sprawdź ciśnienie na zimnej instalacji rano, po kilku godzinach bez grzania.
  2. Włącz grzanie na wyższą temperaturę, np. 60–70°C, i sprawdź ciśnienie po 30–60 minutach.
  3. Porównaj wynik – zanotuj minimalne i maksymalne ciśnienie.

Duże wahania (np. z 0,8 bara na 2,4 bara) sugerują problem z naczyniem przeponowym. Z kolei ciągłe, powolne spadanie ciśnienia, mimo braku pracy zaworu bezpieczeństwa, jest typowe dla nieszczelności lub mikrowycieków. Jedno i drugie bardzo często prowadzi do cyklicznego zapowietrzania.

Notatnik użytkownika – cenne źródło informacji

Przy kłopotach z instalacją ogrzewania dobrze sprawdza się prosta kartka lub zeszyt przy kotle. Wpisywanie daty, ciśnienia, chwilowego zużycia wody do uzupełniania oraz objawów na grzejnikach często w kilka tygodni pokazuje wzorzec, którego nie widać „na oko”. Dla serwisanta takie notatki są często cenniejsze niż sama opowieść „ciągle się zapowietrza”.

Hydraulik montujący rurę przy grzejniku w instalacji centralnego ogrzewania
Źródło: Pexels | Autor: Sergei Starostin

Nieszczelności instalacji CO – główny podejrzany przy częstym dopuszczaniu wody

Nieszczelność to jedna z najczęstszych przyczyn cyklicznego zapowietrzania instalacji CO. Woda ucieka, miejsce po niej zajmuje powietrze. Nawet mikrowyciek, którego na pierwszy rzut oka nie widać, powoduje stopniowe obniżanie ciśnienia. Jeżeli użytkownik „ratuje się” co kilka dni lub tygodni dopuszczaniem świeżej wody, sam nakręca spiralę – wraz z wodą do układu wchodzi więcej tlenu, który później się wydziela i znowu trzeba odpowietrzać.

Widoczne i ukryte nieszczelności – gdzie najczęściej uciekają litry

Najpierw warto wykluczyć proste, widoczne miejsca wycieków:

  • złączki gwintowane na rurach stalowych/miedzianych,
  • połączenia zaciskowe (PEX, alu-PEX),
  • króćce przy kotle, wymiennikach, sprzęgle hydraulicznym,
  • połączenia przy grzejnikach: śrubunki, zawory, korki, odpowietrzniki,
  • zawory spustowe i ich korki,
  • zawór bezpieczeństwa kotła lub grupy bezpieczeństwa (czy „nie kapie” do kanalizacji).
  Diagnostyka powietrznych zanieczyszczeń w kanałach wentylacyjnych

Wyciek w instalacjach prowadzonych w wylewce lub w ścianie jest dużo trudniejszy do wykrycia. Często jedynym objawem jest zanik ciśnienia i lekko wilgotny fragment posadzki przy ścianie, który trudno zauważyć. W takich przypadkach używa się metod specjalistycznych: prób ciśnieniowych na zimno, kamer termowizyjnych, czasem gazu znacznikowego.

Test ciśnieniowy instalacji – praktyczne podejście

Jeżeli ciśnienie spada regularnie, a nigdzie nie widać wycieków, wykonuje się prosty test ciśnieniowy. Dla laików najlepiej, by zrobił to fachowiec, ale dobrze wiedzieć, na czym to polega:

  1. Instalacja jest wyłączona, kocioł odcięty zaworami (jeśli to możliwe).
  2. Instalację napełnia się wodą do ciśnienia nieco wyższego niż robocze, np. 2,0–2,5 bara (wg zaleceń).
  3. Odłącza się zasilanie kotła, aby pompa nie pracowała.
  4. Manometr obserwuje się przez kilka godzin (lub całą noc).

Jeżeli ciśnienie w instalacji spada na wyłączonym systemie, bez pracy kotła i pompy, praktycznie pewne jest, że występuje nieszczelność albo problem z zaworem bezpieczeństwa. W instalacjach starych, częściowo skorodowanych, często są to mikropęknięcia rur lub korozja w trudno dostępnych miejscach.

Zawór bezpieczeństwa i jego rola w „znikającym” ciśnieniu

Zawór bezpieczeństwa w instalacji zamkniętej jest odpowiedzialny za zrzut wody przy nadmiernym wzroście ciśnienia. Jeśli jest wadliwy, nieszczelny lub źle dobrany, może okresowo upuszczać wodę, nawet gdy manometr pokazuje ciśnienie w normie. Skutek: powolne obniżanie ciśnienia i konieczność dopuszczania wody.

Należy sprawdzić:

  • czy z rury spustowej zaworu bezpieczeństwa nie ma śladów zacieków,
  • czy przy intensywnej pracy kotła (wysoka temperatura) z zaworu nie kapie,
  • czy zawór nie został dobrany o zbyt niskiej wartości (np. 2 bary zamiast 3 barów dla danej instalacji).

Jeśli zawór zrzuca wodę przy każdym silniejszym nagrzaniu i dopuszcza się wodę, instalacja będzie nie tylko cyklicznie się zapowietrzać, ale też szybciej korodować przez ciągłe dostarczanie świeżej wody.

Instalacja otwarta – naczynie przelewowe jako potencjalne źródło problemów

W instalacjach otwartych naczynie wzbiorcze (przelewowe) na strychu odpowiada za odbiór nadmiaru wody przy rozszerzalności termicznej. Jeżeli jest źle podłączone, przewód wzbiorczy jest za mały lub zapchany, a przewód przelewowy „pracuje”, może się zdarzyć sytuacja, w której przy wychłodzeniu instalacji zasysa się powietrze z naczynia do układu.

Cykliczne zapowietrzanie w układach otwartych bywa też wynikiem:

  • braku izolacji naczynia (gwałtowne wychładzanie i „oddychanie” instalacji),
  • zbyt niskiego poziomu wody w naczyniu,
  • nieprawidłowego zamontowania rur bezpieczeństwa i przelewu (niezgodnie z wytycznymi producenta kotła).

W takich przypadkach trzeba sprawdzić schemat podłączenia naczynia i wysokość wody względem najwyższych grzejników. Jeśli lustro wody jest zbyt nisko, górne punkty instalacji są narażone na zasysanie powietrza.

Naczynie przeponowe i ciśnienie w instalacji – cichy winowajca zapowietrzania

W instalacjach zamkniętych naczynie przeponowe pełni kluczową funkcję – przejmuje wzrost objętości wody podczas nagrzewania. Jeśli jest niesprawne, źle dobrane lub nieprawidłowo nabite, ciśnienie w całym układzie zaczyna zachowywać się nieprzewidywalnie. Skutkiem mogą być częste zadziałania zaworu bezpieczeństwa, konieczność dopuszczania wody, a po kilku cyklach – powietrze w grzejnikach.

Jak działa naczynie przeponowe w instalacji CO

Naczynie przeponowe ma dwie komory oddzielone elastyczną membraną: jedna jest wypełniona wodą instalacyjną, druga – sprężonym gazem (zwykle azotem lub powietrzem). Przy wzroście temperatury woda rozszerza się, naciskając na membranę i ściskając gaz. Przy spadku temperatury instalacji gaz się rozpręża, utrzymując w układzie ciśnienie na w miarę stałym poziomie.

Typowe objawy zużytego lub źle dobranego naczynia przeponowego

Po kilku sezonach grzewczych naczynie przeponowe rzadko jest w takiej kondycji jak w dniu montażu. Membrana pracuje przy każdym cyklu nagrzewania i wychładzania, gaz się stopniowo rozpuszcza w wodzie, zaworek może lekko „przepuszczać”. Efektów nie widać gołym okiem, ale instalacja zaczyna sygnalizować problem:

  • duże skoki ciśnienia między zimną a gorącą instalacją (np. z 0,8 bara do 2,5 bara i więcej),
  • zadziałania zaworu bezpieczeństwa przy mocniejszym grzaniu i „ubytki” wody,
  • konieczność częstego dopuszczania wody, mimo braku widocznych wycieków,
  • zapowietrzanie najwyższych grzejników po każdym mocniejszym cyklu grzania,
  • manometr „tańczy” przy pracy pompy – wskazanie nie jest spokojne, tylko wyraźnie skacze.

Typowy scenariusz z praktyki: po kilku latach naczynie ma niemal zerowe ciśnienie wstępne. Przy starcie z zimnej instalacji manometr pokazuje np. 0,8–1,0 bara. Gdy kocioł podgrzeje wodę do 70°C, nie ma gdzie „schować” przyrostu objętości – ciśnienie idzie ostro w górę, zawór bezpieczeństwa spuszcza trochę wody. Po wychłodzeniu ciśnienie spada już nie do 0,8 bara, ale np. 0,4–0,5 bara. Po kilku takich cyklach najwyższe grzejniki zaczynają łapać powietrze.

Sprawdzenie naczynia przeponowego prostymi metodami

Pełna ocena stanu naczynia powinna być robiona z manometrem i pompką, ale także bez specjalistycznego sprzętu można wyciągnąć kilka wniosków. Alternatywnie, przy serwisie kotła, można poprosić serwisanta o konkretny pomiar, a nie tylko „rzut oka”.

Podstawowe kroki diagnostyczne przy naczyniu przeponowym:

  1. Namierzenie naczynia – często jest wbudowane w kocioł wiszący, bywa też osobnym czerwonym zbiornikiem przy kotle.
  2. Sprawdzenie wieku naczynia (z tabliczki znamionowej) i pojemności w stosunku do instalacji – przy rozbudowie instalacji pojemność bywa za mała.
  3. Obserwacja pracy manometru przy nagrzewaniu i wychładzaniu – pomaga ocenić, czy działanie jest stabilne.

Bezpieczniejszą, ale już pół-profesjonalną metodą jest kontrola ciśnienia gazu po stronie powietrznej:

  • instalacja musi być schłodzona i rozhermetyzowana (ciśnienie wody sprowadzone do zera – np. spuszczone z układu),
  • na zawór Schradera (zaworek jak w samochodowym kole) zakłada się manometr i odczytuje ciśnienie gazu,
  • porównuje się odczyt z wartością z tabliczki (zwykle 0,8–1,5 bara dla domów jednorodzinnych),
  • w razie potrzeby dopompowuje się gaz przy pomocy pompki ręcznej lub kompresora z reduktorem.

Jeżeli po odpuszczeniu zaworka z naczynia zamiast gazu zaczyna wyciekać woda, membrana jest uszkodzona i naczynie do wymiany – regeneracja w warunkach domowych nie ma sensu. Taki objaw często wyjaśnia lata niepewnego zachowania ciśnienia i nawracające zapowietrzanie.

Dobór i ustawienie ciśnienia wstępnego w naczyniu przeponowym

Nawet sprawne naczynie może powodować kłopoty, jeśli ma niewłaściwe ciśnienie wstępne. Zbyt niskie – powoduje duże skoki i szybkie „łapanie” powietrza na górze instalacji. Zbyt wysokie – sprawia, że przy napełnianiu układu trudno osiągnąć właściwe ciśnienie robocze, a część naczynia w praktyce „nie pracuje”.

Uproszczone zasady ustawiania ciśnienia wstępnego w budynkach jednorodzinnych są takie:

  • ciśnienie wstępne naczynia powinno mniej więcej odpowiadać ciśnieniu statycznemu instalacji, czyli wysokości słupa wody od naczynia do najwyższego grzejnika,
  • praktycznie daje to najczęściej 0,8–1,0 bara przy parterze + poddaszu,
  • ciśnienie robocze zimnej instalacji ustawia się zwykle o około 0,2–0,3 bara wyżej niż ciśnienie wstępne naczynia.

Jeżeli przy zimnym układzie i poprawnie nabitym naczyniu ciśnienie rośnie o kilkanaście–kilkadziesiąt procent przy maksymalnym nagrzaniu (np. z 1,2 bara do 1,7–1,9 bara), układ jest w miarę poprawnie zbilansowany. Jeżeli wzrost jest skrajny, albo prawie go nie ma – wracamy do diagnostyki naczynia.

Niewłaściwe miejsce montażu naczynia przeponowego a powietrze w instalacji

Sam stan naczynia to jedno, drugie – gdzie jest ono wpięte. Dla pracy całego układu kluczowe jest, by naczynie było podłączone możliwie blisko pompy obiegowej, w tzw. punkcie neutralnym instalacji. W praktyce często bywa inaczej – naczynie „ląduje tam, gdzie było miejsce”.

Skutki nieprawidłowego podłączenia:

  • zjawisko kawitacji na pompie (lokalne wrzenie i „wciąganie” powietrza do obiegu),
  • odgłosy szumu, „bulgotania” przy pompie i w pobliskich rurach,
  • problemy z odpowietrzeniem konkretnych odcinków rur lub pętli podłogówki,
  • przy rozbudowanych instalacjach – niestabilny rozkład ciśnień, co ułatwia „podrywanie” pęcherzyków powietrza.

W wielu domach modernizowanych etapami dochodzi do takiej sytuacji: stary kocioł został wymieniony na gazowy wiszący z wbudowanym małym naczyniem, ale duża część starego układu (długie piony, nowe rozdzielacze, podłogówka) znacznie zwiększyła pojemność wodną. Teoretycznie naczynie w kotle „coś tam pracuje”, natomiast dla całego domu jest zwyczajnie za małe i w złym miejscu. Objawem mogą być powtarzające się „przytykania” instalacji powietrzem na najwyższych kondygnacjach.

Odpowietrzniki – kiedy pomagają, a kiedy szkodzą

Odpowietrzniki w teorii mają usuwać powietrze, w praktyce – jeśli są źle dobrane lub nieprawidłowo zamontowane – potrafią to powietrze zasysać. Przy cyklicznym zapowietrzaniu trzeba przyjrzeć się nie tylko temu, czy odpowietrzniki „działają”, ale przede wszystkim, jak są wpięte i czy nie zostały umieszczone w miejscach, gdzie instalacja ma podciśnienie.

Różne typy odpowietrzników i ich typowe zastosowania

W instalacjach domowych spotyka się najczęściej trzy typy rozwiązań:

  • odpowietrzniki ręczne (np. na grzejnikach) – proste, niezawodne, ale wymagają ingerencji użytkownika,
  • odpowietrzniki automatyczne montowane w najwyższych punktach instalacji oraz na rozdzielaczach,
  • separatory powietrza na głównej magistrali, często w pobliżu kotła lub sprzęgła.
  10 mitów o serwisowaniu pomp ciepła

Najmniej problemów sprawiają ręczne odpowietrzniki grzejnikowe – o ile instalacja ma stabilne ciśnienie, a powietrza napływa niewiele, wystarczy kilka sezonowych interwencji. Najwięcej kłopotów bywa z automatycznymi odpowietrznikami montowanymi tam, gdzie instalacja generuje podciśnienie. W pewnych warunkach zamiast wypuszczać powietrze, potrafią je zasysać do środka.

Nieprawidłowe miejsce odpowietrznika a zasysanie powietrza

Pompa obiegowa tworzy strefy różnego ciśnienia w instalacji: po stronie ssawnej (przed pompą) ciśnienie jest niższe, po stronie tłocznej – wyższe. Jeśli automatyczny odpowietrznik trafi akurat w punkt, gdzie przy określonych warunkach pracy wytwarza się podciśnienie, będzie miał tendencję do wciągania powietrza przez mikro nieszczelności iglicy czy uszczelnień.

Typowe błędy montażowe:

  • automatyczny odpowietrznik na powrocie tuż przed pompą lub w miejscu „ssania” rozległego rozdzielacza,
  • odpowietrznik bez prawidłowego odcięcia (brak zaworka kulowego pod nim) – brak możliwości serwisu i kontroli,
  • montaż na poziomej rurze, bez zapewnienia wypiętrzenia (tzw. kieszeni powietrznej),
  • brak odpowietrznika w najwyższym punkcie rzeczywistym instalacji – powietrze „błądzi” po rurach.

Przykład z życia: po wymianie pompy na mocniejszą, użytkownik zauważa, że odpowietrznik przy rozdzielaczu na piętrze co kilka dni „pluje” wodą, a grzejniki i tak się zapowietrzają. Po bliższym przyjrzeniu wychodzi na jaw, że przy nowej pompie w tym miejscu instaluje się silne podciśnienie – wystarczy minimalny luz iglicy i odpowietrznik zaczyna być zaworem zasysającym.

Konserwacja i wymiana automatycznych odpowietrzników

Automatyczne odpowietrzniki nie są elementami na całe życie. Wewnątrz pracuje pływak, iglica, uszczelki – przy brudnej wodzie, osadach i częstym otwieraniu po kilku latach przestają być szczelne. Zanim całkowicie się z nich zrezygnuje, lepiej przeprowadzić prosty przegląd:

  • sprawdzić, czy kapturek odpowietrznika jest lekko odkręcony (zbyt mocne dokręcenie uniemożliwia odpowietrzanie),
  • obejrzeć, czy z odpowietrznika nie ma śladów zaschniętej wody, korozji, „brudnych kołnierzy”,
  • jeśli ma zaworek odcinający pod spodem – zamknąć, odkręcić odpowietrznik i obejrzeć jego stan,
  • w razie wątpliwości wymienić na nowy egzemplarz dobrej jakości, najlepiej z wbudowanym zaworkiem serwisowym.

Gdy instalacja jest bardzo rozległa, a problemu z zapowietrzaniem nie można opanować, czasem lepszym rozwiązaniem jest zmiana strategii: usunięcie części automatycznych odpowietrzników z newralgicznych miejsc, dodanie jednego, solidnego separatora powietrza przy kotle i pozostawienie manualnych odpowietrzników na grzejnikach.

Separatory powietrza – dlaczego pomagają przy cyklicznym zapowietrzaniu

Separator powietrza to bardziej zaawansowane urządzenie niż zwykły odpowietrznik. Montuje się go zwykle na zasilaniu, w pobliżu kotła lub sprzęgła. Wewnątrz znajduje się specjalna wkładka, która spowalnia przepływ i ułatwia wytrącanie się mikropęcherzyków powietrza z wody. Zebrane powietrze jest automatycznie odprowadzane górnym odpowietrznikiem separatora.

W instalacjach, gdzie:

  • co jakiś czas dopuszcza się wodę,
  • zastosowano nowoczesne, „płytkie” grzejniki oraz rozbudowaną podłogówkę,
  • są długie odcinki rur PEX w wylewce,

separator potrafi rozwiązać problem „wiecznego” powietrza w układzie, którego nie widać na manometrze, ale słychać w rurach. Zamiast liczyć tylko na odpowietrzniki grzejnikowe, powietrze jest systematycznie zbierane przy każdym cyklu obiegu.

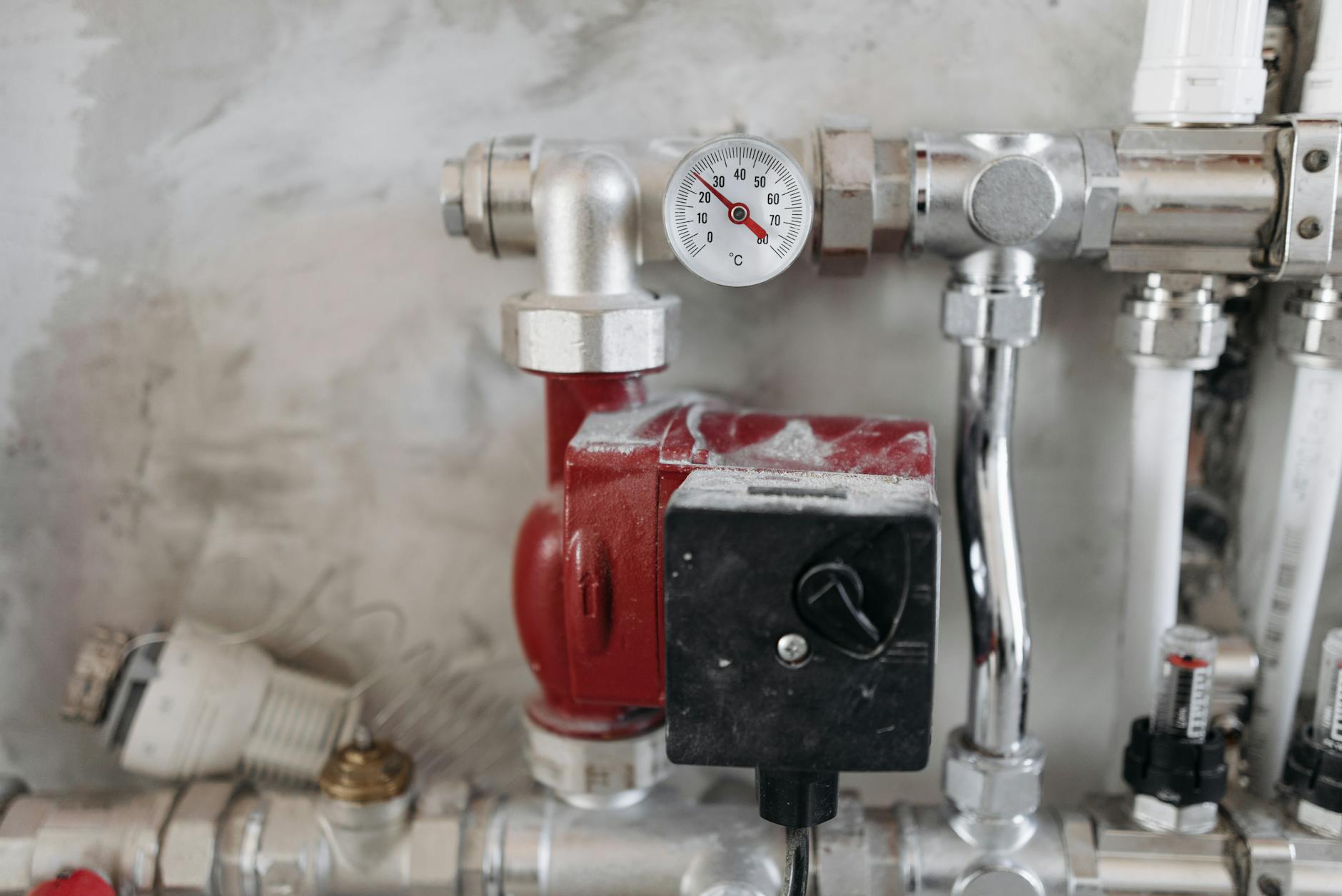

Manometr i stalowe rury instalacji centralnego ogrzewania
Źródło: Pexels | Autor: Pavel Danilyuk

Dopuszczanie wody do instalacji – jak robić, żeby nie szkodzić

Częste uzupełnianie wody to główny motor napędowy cyklicznego zapowietrzania. Każda porcja świeżej wody wnosi ze sobą rozpuszczony tlen. Póki ciśnienie i temperatura się nie ustabilizują, tlen ten pozostaje w roztworze, lecz później zaczyna się wydzielać w postaci pęcherzyków. Stąd typowy schemat: „dopuściłem wodę, przez dzień–dwa było dobrze, po tygodniu znowu szumy i zimne grzejniki na górze”.

Bezpieczne zakresy i częstotliwość dopuszczania wody

Jeśli instalacja jest szczelna i ma sprawne naczynie przeponowe, potrzeba dopuszczania wody powinna pojawiać się bardzo rzadko – czasem raz na kilka miesięcy, czasem raz na rok (np. po większej akcji serwisowej). Gdy trzeba „podbić” ciśnienie co tydzień, coś jest nie tak z całą układanką.

Przy dopuszczaniu wody do typowej instalacji zamkniętej w domu jednorodzinnym:

  • celuje się w ciśnienie robocze na zimno ok. 1,0–1,5 bara (zgodnie z instrukcją kotła),
  • unika się wchodzenia w okolice 2,0 bar na zimnej instalacji – zostawia się rezerwę na wzrost przy grzaniu,
  • zapamiętuje się lub zapisuje ciśnienie przed i po dopuszczeniu, aby śledzić ewentualne trendy spadków.

Jeśli po każdym dopuszczeniu wody ciśnienie przez kilka dni stoi w miejscu, a potem powoli zaczyna spadać, można podejrzewać mikrowycieki lub zawór bezpieczeństwa. Jeżeli natomiast ciśnienie „ucieka” natychmiast po nagrzaniu – pierwszym podejrzanym jest naczynie przeponowe lub jego nastawa.

Jak prawidłowo dopuszczać wodę – krok po kroku

Samo „odkręcenie kranika” przy kotle to za mało. Przy każdym dopuszczaniu powinno się zachować pewien prosty schemat, inaczej ryzyko zaciągnięcia dużej ilości powietrza rośnie lawinowo.

Praktyczna procedura dopuszczania wody do instalacji CO:

  1. Wyłącz kocioł z grzania (tryb stand-by, odczekanie, aż pompa stanie i woda się uspokoi).
  2. Poczekaj, aż instalacja ostygnie – im niższa temperatura, tym mniej intensywnie uwalnia się powietrze z dopuszczanej wody.
  3. Otwieraj zawór dopuszczający bardzo powoli, kontrolując jednocześnie manometr na kotle.
  4. Dochodząc do ciśnienia docelowego (np. 1,2–1,5 bara na zimno), zwalniaj tempo, aby nie „przestrzelić” zbyt wysoko.
  5. Zamknij zawór dopuszczający zdecydowanym ruchem – bez pozostawiania go w pozycji „prawie zamknięty”.
  6. Po kilkunastu minutach ponownie sprawdź ciśnienie – jeśli opadło o kilka dziesiątych bara, może oznaczać, że powietrze się ułożyło; wówczas ewentualnie delikatnie koryguj.
  7. Włącz kocioł, uruchom grzanie i w pierwszym cyklu obiegu przysłuchaj się instalacji – szumy przy szybkim nagrzewaniu bywają normalne, ale nie powinny narastać po każdym dopuszczeniu.

Częsty błąd domowników to dopuszczanie przy gorącym kotle, z pracującą pompą. Wtedy część powietrza uwalnia się gwałtownie w samym wymienniku ciepła i trafia w najdalsze zakamarki instalacji, skąd później trudno je „wyłapać”.

Automatyczne stacje uzdatniania/dopuszczania – wygoda z haczykiem

W większych budynkach lub przy bardziej rozbudowanych kotłowniach stosuje się stacje stałego dobijania ciśnienia – z zaworem redukcyjnym, licznikiem, a czasem z uzdatnianiem wody. W domach jednorodzinnych coraz częściej pojawiają się proste reduktory, które „same” utrzymują minimalne ciśnienie.

Z punktu widzenia powietrza w instalacji problem jest oczywisty: jeśli układ jest choć trochę nieszczelny, stacja będzie uzupełniała wodę niemal niezauważalnie, ale za to ciągle. W efekcie:

  • instalacja nie zasygnalizuje spadku ciśnienia, więc trudniej wychwycić realną nieszczelność,
  • cały czas doprowadza się świeżą wodę z tlenem, co napędza korozję i powstawanie pęcherzyków gazu,
  • odpowietrzniki i separator mają więcej „roboty”, a przy gorszych warunkach – nie wyrabiają.

Jeżeli już stosuje się automatyczne dobijanie, rozsądnie jest:

  • ustawić możliwie niskie ciśnienie utrzymywania (bliskie zalecanej wartości na zimno, a nie „na zapas”),
  • zapewnić czytelny licznik przepływu lub wskaźnik – tak, by widać było, ile wody faktycznie dopuszczono w danym okresie,
  • przeglądać co kilka miesięcy historię zużycia wody do CO – nagły wzrost to niemal pewny sygnał problemu.

Powietrze w instalacji a jakość wody i korozja

Zapowietrzanie nie bierze się tylko z samego dopuszczania wody. W wielu starszych instalacjach z rur stalowych dwie rzeczy nakręcają się wzajemnie: korozja i powstawanie gazów. Początkowo do układu wnosi się tlen, później nawet przy teoretycznie szczelnej instalacji gazy powstają już „wewnętrznie”.

Korozja wewnętrzna jako źródło gazu

Kontakt stali z tlenem rozpuszczonym w wodzie prowadzi do utleniania i tworzenia się tlenków żelaza (rdzy). Jednym z produktów reakcji może być wodór. Ten gaz gromadzi się w najwyższych punktach, bardzo przypominając klasyczne „powietrze”. Typowe objawy:

  • częste zapowietrzanie konkretnych grzejników stalowych lub żeliwnych przy jednoczesnym braku widocznych wycieków,
  • charakterystyczny metaliczny lub „kwaśny” zapach przy spuszczaniu wody z grzejnika,
  • ciemna, mętna woda z osadami przy odpowietrzaniu.

W takim scenariuszu samo odpowietrzanie i dopuszczanie nowych porcji wody tylko pogarsza sprawę, bo dostarcza kolejnych dawek tlenu. Potrzebne są wtedy inne działania.

Płukanie i kondycjonowanie wody w instalacji

Przy podejrzeniu zaawansowanej korozji, błota instalacyjnego i „wewnętrznego” gazowania rozsądne są dwa kroki: gruntowne płukanie oraz późniejsze zastosowanie inhibitora korozji.

Płukanie wykonuje się zazwyczaj przy użyciu pompy płuczącej lub chociaż przez systematyczne przepłukanie poszczególnych pętli i grzejników. Przy większych układach stosuje się środki chemiczne rozbijające osady. Po takim zabiegu woda jest ponownie uzupełniana, a do układu dodaje się inhibitor.

Rola inhibitora korozji:

  • ograniczenie reakcji utleniania na powierzchniach stalowych i żeliwnych,
  • stabilizacja pH wody w zakresie korzystnym dla większości materiałów instalacyjnych,
  • zmniejszenie powstawania gazów w czasie eksploatacji.
  Sprawdzenie zaworów termostatycznych – jak to zrobić?

Dobrze dobrany inhibitor nie usuwa problemu z dnia na dzień, ale po jednym sezonie grzewczym często widać różnicę: mniej osadów w filtrach, rzadsze zapowietrzanie, spokojniejsza praca pomp.

Różne materiały w jednej instalacji a powietrze

Nowoczesne instalacje to mieszanka miedzi, stali, PEX, czasem aluminium (grzejniki) i mosiądzu. Taki „koktajl” materiałowy stwarza ryzyko zjawisk elektrochemicznych, które przy niekorzystnych warunkach też mogą sprzyjać korozji i powstawaniu gazów.

Przykłady newralgicznych połączeń:

  • stare stalowe piony + nowe aluminiowe grzejniki + brak inhibitora,
  • rury miedziane wpięte bezpośrednio w ocynkowane stalowe bez przekładek i odpowiednich złączek,
  • fragmenty instalacji, które długo stoją z wodą w stagnacji (np. rzadko używane pętle).

Przy takich kombinacjach zjawiska korozyjne mogą być bardzo lokalne. Gaz gromadzi się wtedy przede wszystkim w okolicach danego odcinka, co tłumaczy sytuacje typu: „wiecznie zapowietrzony jest tylko jeden konkretny grzejnik”. Czasem rozwiązaniem jest drobna przeróbka (wymiana odcinka rury lub rodzaju grzejnika), a czasem dopiero całościowe kondycjonowanie wody.

Serwisant przy montażu elementów instalacji centralnego ogrzewania
Źródło: Pexels | Autor: МОБО Модульные Котельные

Nieszczelności instalacji – jak je szukać i odróżnić od „normalnej” pracy

Cykliczne zapowietrzanie często idzie w parze ze spadkiem ciśnienia. Gdzieś ubywa wody, a w to miejsce dostaje się powietrze. Nie zawsze jednak widać mokrą plamę na suficie czy krople pod kotłem – typowe są mikrowycieki, które odparowują zanim utworzą widoczny ślad.

Szybka ocena: instalacja szczelna czy nie?

Do podstawowej oceny szczelności w warunkach domowych wystarczy prosty test:

  1. Doprowadź instalację do ciśnienia roboczego na zimno (np. 1,3 bara).
  2. Wyłącz kocioł i odetnij go, jeśli to możliwe, zaworami od reszty instalacji.
  3. Oznacz na manometrze (choćby flamastrem lub zdjęciem w telefonie) dokładną wartość ciśnienia.
  4. Odczekaj 24–48 godzin, nie grzejąc i nie dopuszczając wody.

Interpretacja:

  • ciśnienie spadło o kilka dziesiątych bara, a instalacja jest chłodna – duże prawdopodobieństwo nieszczelności,
  • ciśnienie praktycznie nie drgnęło – przyczyn szukamy raczej w naczyniu przeponowym, odpowietrznikach i jakości wody.

Jeśli da się wykonać podobny test osobno dla kotła i osobno dla instalacji (np. poprzez zamknięcie zaworów pod kotłem), łatwiej namierzyć, po której stronie znajduje się kłopot.

Typowe miejsca mikrowycieków

W praktyce serwisowej powtarzają się rejony, gdzie mikrowycieki są szczególnie częste. Podczas przeglądu instalacji warto przyjrzeć się przede wszystkim:

  • połączeniom gwintowanym przy pompie obiegowej, zaworach mieszających, zaworach bezpieczeństwa i filtrach,
  • złączkom skręcanym PEX (szczególnie tym zatynkowanym lub ukrytym w szachtach),
  • kielichom rur miedzianych i lutom w pobliżu źródła ciepła,
  • rozsuwanym związkom przy grzejnikach (korek, odpowietrznik, zawór),
  • wężownicom w zasobnikach CWU (nieszczelność między obiegiem CO a wodą użytkową).

Często jedyną wskazówką jest delikatna korozja, lekki nalot kamienia kotłowego, przebarwienie farby lub tynku. Dobrą praktyką jest przejście całej instalacji z latarką i suchą szmatką – nawet minimalna wilgoć na rurze znacznie przyspiesza zapowietrzanie w dłuższej perspektywie.

Nieszczelna wężownica zasobnika a ucieczka ciśnienia

Szczególnym przypadkiem jest nieszczelność wymiennika w zasobniku ciepłej wody użytkowej. Gdy wężownica przecieka, obieg CO potrafi „wpuszczać” wodę do zasobnika lub odwrotnie – w zależności od różnicy ciśnień. Skutki bywają mylące:

  • spadek ciśnienia w instalacji CO bez widocznych wycieków,
  • stopniowy przyrost ciśnienia po stronie wody użytkowej lub częstsze „plucie” zaworu bezpieczeństwa CWU,
  • cykliczne zapowietrzanie, bo w miejsce uciekającej wody kocioł dopuszcza nowe porcje bogate w tlen.

Diagnoza wymaga zwykle odcięcia zasobnika od instalacji CO i poobserwowania ciśnień po obu stronach. Jeśli po takim teście ciśnienie po stronie CO przestaje spadać, a problem z powietrzem wyraźnie się zmniejsza, wężownica staje się głównym podejrzanym.

Wpływ pracy pompy obiegowej i hydrauliki instalacji na zapowietrzanie

Błędy w doborze i ustawieniu pompy potrafią „napompować” do instalacji powietrze nawet wtedy, gdy układ jest formalnie szczelny i ma dobre odpowietrzniki. Chodzi tu o kawitację, strefy podciśnienia i niewłaściwy rozkład przepływów.

Zbyt mocna lub źle ustawiona pompa

Nowoczesne pompy elektroniczne mają kilka trybów pracy: stałe ciśnienie, stała prędkość, tryb proporcjonalny. Ustawienie ich na maksymalną wydajność „żeby wszystko grzało” może przynieść odwrotny efekt.

Konsekwencje zbyt agresywnej pracy pompy:

  • kawitacja na wirniku – lokalne wrzenie i zapadanie się pęcherzyków powodując hałas i mikrouszkodzenia,
  • tworzenie się podciśnienia po stronie ssawnej, co sprzyja zasysaniu powietrza przez najsłabsze uszczelnienia,
  • „rozrzedzenie” przepływów w części pętli (niektóre grzejniki i pętle podłogowe dostają za mały przepływ, więc powietrze nie jest z nich skutecznie wypychane).

Dobrym nawykiem jest obniżenie biegów lub zmiana charakterystyki pompy i obserwacja reakcji instalacji przez kilka dni. Czasem wystarczy zejść o jeden tryb niżej, aby zniknął uciążliwy szum i zjawisko „znikającej wody” z naczynia przeponowego.

Brak równoważenia hydraulicznego

W instalacjach z wieloma obiegami (kilka rozdzielaczy, długo rozciągnięte piony) dominuje zjawisko najkrótszej drogi: woda płynie tam, gdzie ma najmniejsze opory. Pętle o dużych oporach (długie, cienkie rury, dużo zaworów) dostają ułamek przepływu.

Dlaczego ma to znaczenie dla powietrza?

  • powietrze „lubi” strefy małego przepływu – tam łatwo mu się gromadzić,
  • przy zbyt małym przepływie odpowietrzanie manualne bywa iluzoryczne – pęcherz wraca po kilku godzinach do tego samego miejsca,
  • separatory i odpowietrzniki centralne wyłapują tylko to, co do nich dopłynie; martwe strefy zostają zapowietrzone chronicznie.

Rozwiązaniem jest podstawowe zrównoważenie układu: ustawienie przepływów na rozdzielaczach podłogówki, przydławienie najbliższych kotła grzejników, sprawdzenie nastaw wstępnych zaworów termostatycznych. Po takiej korekcie instalacja zaczyna samoistnie „przepychać” powietrze w stronę miejsc, gdzie może ono zostać usunięte.

Procedura kompleksowej diagnostyki przy cyklicznym zapowietrzaniu

Najczęściej zadawane pytania (FAQ)

Dlaczego instalacja CO ciągle się zapowietrza mimo regularnego odpowietrzania?

Cykliczne zapowietrzanie instalacji CO prawie nigdy nie jest „przypadkiem”. Najczęściej wynika z konkretnego problemu: nieszczelności (ucieczki wody i zasysania powietrza), złej pracy naczynia przeponowego, błędnego doboru lub montażu odpowietrzników, nieprawidłowego ciśnienia roboczego albo błędów w prowadzeniu rur (brak spadków, „kieszenie powietrzne”).

Jeżeli po każdym odpowietrzeniu powietrze wraca po kilku dniach lub tygodniach, mamy do czynienia z problemem systemowym. W takiej sytuacji samo odpowietrzanie nie wystarczy – potrzebna jest pełna diagnostyka: kontrola ciśnienia, naczynia wzbiorczego, szczelności oraz sposobu pracy instalacji.

Jak rozpoznać, że instalacja CO ma problem z cyklicznym zapowietrzaniem?

Typowe objawy to: zimne górne części grzejników, bulgotanie i szumy w grzejnikach lub rurach, częste spadki ciśnienia widoczne na manometrze kotła oraz konieczność regularnego dopuszczania wody. Często pojawia się też słabsze grzanie pojedynczych pętli (np. podłogówki) lub odległych grzejników.

Warto notować, po jakim czasie od odpowietrzenia problem wraca, przy jakich temperaturach pracy kotła i czy towarzyszy temu spadek ciśnienia. Takie obserwacje mocno zawężają listę możliwych przyczyn i ułatwiają późniejszą diagnozę serwisantowi.

Jak sprawdzić, czy winne jest naczynie przeponowe lub złe ciśnienie w instalacji?

Podstawą jest prosty test zachowania ciśnienia. Sprawdź ciśnienie na „zimnej” instalacji (po kilku godzinach bez grzania), a następnie włącz kocioł na wyższą temperaturę (np. 60–70°C) i po 30–60 minutach ponownie odczytaj ciśnienie. Spisz minimalną i maksymalną wartość.

Jeżeli ciśnienie bardzo mocno rośnie (np. z 0,8 na 2,4 bara), może to wskazywać na problem z naczyniem przeponowym (zła poduszka powietrzna, uszkodzona membrana). Z kolei powolny, stały spadek ciśnienia przy wyłączonym kotle sugeruje nieszczelność lub mikrowyciek, który sprzyja cyklicznemu zapowietrzaniu instalacji CO.

Czy częste dopuszczanie wody do instalacji CO może powodować zapowietrzanie?

Tak. Każde dopuszczenie świeżej wody do układu wprowadza do instalacji nową porcję tlenu rozpuszczonego w wodzie. Ten tlen z czasem się wydziela, tworząc pęcherze powietrza w grzejnikach i rurach, co wymusza kolejne odpowietrzanie.

Jeżeli musisz regularnie dolewać wodę (np. co kilka dni lub tygodni), jest to sygnał alarmowy. Zamiast „ratować się” ciągłym dopuszczaniem, trzeba znaleźć przyczynę spadku ciśnienia: nieszczelność, źle ustawione naczynie przeponowe, nieszczelny zawór bezpieczeństwa lub inne uszkodzenie instalacji.

Gdzie najczęściej występują nieszczelności powodujące cykliczne zapowietrzanie CO?

Nieszczelności mogą pojawić się zarówno w widocznych, jak i ukrytych fragmentach instalacji. W pierwszej kolejności warto sprawdzić:

  • połączenia gwintowane i zaciskowe na rurach (stal, miedź, PEX, alu-PEX),
  • króćce przy kotle, sprzęgle, wymiennikach i rozdzielaczach,
  • śrubunki przy grzejnikach, zawory, korki i odpowietrzniki,
  • zawory spustowe i zawór bezpieczeństwa (czy nie „kapie” do kanalizacji).

Jeśli instalacja częściowo biegnie w posadzce lub ścianach, mikrowyciek bywa niewidoczny. Wówczas stosuje się próby ciśnieniowe, kamery termowizyjne lub gaz znacznikowy, aby precyzyjnie zlokalizować miejsce ucieczki wody.

Kiedy zapowietrzenie instalacji CO jest „normalne”, a kiedy to już poważny problem?

Jednorazowe zapowietrzenie po remoncie, wymianie kotła, pierwszym uruchomieniu instalacji lub po spuszczeniu wody jest zjawiskiem normalnym. Po kilku cyklach grzania i prawidłowym odpowietrzeniu powietrze nie powinno wracać.

Jeśli jednak po każdej procedurze odpowietrzania objawy powracają po kilku dniach, tygodniach lub raz na sezon – szczególnie z towarzyszącym spadkiem ciśnienia – mówimy o cyklicznym, przewlekłym zapowietrzaniu. Wtedy konieczna jest szczegółowa diagnostyka całego układu, a nie tylko ponowne „wypuszczanie powietrza” z grzejników.

Jak samodzielnie monitorować instalację CO, żeby szybciej wykryć przyczynę zapowietrzania?

Dobrym sposobem jest prowadzenie prostego „dziennika instalacji” przy kotle. Warto zapisywać datę, wskazanie manometru (ciśnienie), ewentualne dolewki wody (ile i jak często) oraz zauważone objawy na grzejnikach (które są zimne, gdzie słychać bulgotanie).

Po kilku tygodniach tworzy się wyraźny wzorzec – np. spadek ciśnienia co 5–7 dni, zapowietrzanie tych samych grzejników po intensywnym grzaniu. Taka dokumentacja bardzo przyspiesza późniejszą diagnozę instalatora lub serwisu i często pozwala uniknąć kosztownej, przypadkowej wymiany sprawnych elementów.

Co warto zapamiętać

  • Cykliczne zapowietrzanie instalacji CO oznacza nawracające pojawianie się powietrza po prawidłowym odpowietrzeniu, objawiające się bulgotaniem, szumami, zimnymi górnymi partiami grzejników oraz spadkami ciśnienia.
  • Problem przewlekłego zapowietrzania niemal zawsze wynika z konkretnej przyczyny technicznej (błędy projektowe/montażowe, nieszczelności, złe ciśnienie, problemy z naczyniem przeponowym, odpowietrznikami lub prowadzeniem rur), a nie z „magicznych” czynników.
  • Kluczowe jest odróżnienie jednorazowego zapowietrzenia po pracach serwisowych lub modernizacji od systemowego problemu, w którym powietrze wraca cyklicznie mimo kilkukrotnego, poprawnego odpowietrzania.
  • Częsta konieczność uzupełniania wody w instalacji oraz powolny, stały spadek ciśnienia bez zadziałania zaworu bezpieczeństwa silnie wskazują na nieszczelności lub mikrowyciek, które sprzyjają ponownemu zapowietrzaniu.
  • Podstawą skutecznej diagnostyki jest logiczne, etapowe sprawdzenie układu: ciśnienia i naczynia wzbiorczego, odpowietrzników, szczelności instalacji, prowadzenia rur, pracy pompy oraz jakości wody i zastosowanej chemii.
  • Prosty test porównania ciśnienia na zimnej i rozgrzanej instalacji pozwala szybko wykryć problemy z naczyniem przeponowym (duże wahania ciśnienia) lub z nieszczelnością (ciągłe spadki ciśnienia).
