Dokumentacja projektowa wymagana do odbioru kotłowni
Projekt kotłowni, który ma przejść odbiór, musi być pełnoprawnym projektem budowlano-wykonawczym, a nie tylko szkicem instalatora. Oznacza to, że dokumentacja powinna obejmować zarówno część opisową, jak i rysunkową, zgodną z obowiązującymi normami i przepisami. Organ kontrolujący (nadzór budowlany, kominiarz, inspektor ppoż., UDT – w zależności od typu kotłowni) weryfikuje przede wszystkim spójność, kompletność i zgodność projektu z przepisami.
W standardowym zakresie projekt kotłowni powinien zawierać:
opis techniczny kotłowni i przyjętych rozwiązań (rodzaj źródła ciepła, paliwo, parametry pracy),
obliczenia zapotrzebowania na ciepło i mocy kotła/kotłów,
dobór urządzeń (kotły, zasobniki, pompy, armatura, automatykę),
schematy technologiczne instalacji ciepłowniczej, hydraulicznej i gazowej (jeżeli dotyczy),
rysunki rzutów kotłowni z wymiarami, rozmieszczeniem urządzeń i elementów bezpieczeństwa,
przekroje pomieszczenia z zaznaczoną wysokością, kanałami wentylacji i przewodami spalinowymi,
opis zabezpieczeń ppoż. i warunków ewakuacji,
zestawienie materiałów i urządzeń z podstawowymi parametrami,
informację dotyczącą bezpieczeństwa i ochrony zdrowia (BIOZ), jeżeli jest wymagana.
Braki na tym etapie generują problemy przy odbiorze: inspektor może zażądać uzupełnienia dokumentacji, korekt, a w skrajnym przypadku – odrzucić odbiór. Łatwiej i taniej skorygować projekt niż przebudowywać gotową kotłownię.
Uprawnienia projektanta i odpowiedzialność
Projekt kotłowni musi być wykonany przez osobę z odpowiednimi uprawnieniami budowlanymi w specjalności instalacyjnej (sanitarnej), a w przypadku niektórych rozwiązań – także elektrycznej. Projektant odpowiada zawodowo za zgodność projektu z przepisami, ale inwestor i wykonawca ponoszą odpowiedzialność za realizację zgodną z projektem. Dlatego zarówno inwestor, jak i wykonawca powinni dokładnie przeanalizować projekt przed rozpoczęciem robót.
W praktyce najlepiej, aby w projekt zaangażowany był projektant, który zna aktualne wymagania:
rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie,
przepisy przeciwpożarowe (w tym uzgodnienia z rzeczoznawcą ppoż., jeżeli są wymagane),
prawo energetyczne i normy związane z instalacjami gazowymi, kotłami wodnymi, wentylacją,
wymogi UDT dla kotłów o określonej mocy i parametrach.
Profesjonalny projektant zadba także o to, by kotłownia była nie tylko „na granicy minimalnych wymagań”, ale również wygodna w użytkowaniu i serwisie. To bezpośrednio wpływa na bezpieczeństwo eksploatacji oraz wynik odbioru – inspektorzy zwracają uwagę na praktyczne aspekty, nie tylko suche przepisy.
Rodzaj kotłowni a zakres wymagań projektowych
Nie wszystkie kotłownie traktuje się tak samo. Wymogi projektowe i zakres odbioru zależą od kilku kluczowych kryteriów:
rodzaju paliwa (gaz, olej, biomasa, paliwa stałe, węgiel, pelet),
mocy cieplnej źródła (moc całkowita kotłowni),
ciśnienia i temperatury czynnika grzewczego (kotły niskotemperaturowe, wysokotemperaturowe, parowe),
rodzaju budynku (jednorodzinny, wielorodzinny, użyteczności publicznej, przemysłowy),
usytuowania kotłowni (w piwnicy, na dachu, w przybudówce, w oddzielnym budynku).
Dla niewielkich kotłowni gazowych w budynku jednorodzinnym zakres wymagań jest mniejszy niż dla dużych kotłowni węglowych czy gazowych powyżej określonych progów mocy. W projekcie musi być to jasno opisane – inspektor będzie oceniał kotłownię właśnie przez pryzmat tych parametrów.
Parametry pomieszczenia kotłowni kluczowe dla odbioru
Minimalna kubatura i wymiary kotłowni
Jednym z pierwszych punktów kontrolnych przy odbiorze jest zgodność pomieszczenia kotłowni z wymogami warunków technicznych. Projekt musi precyzyjnie podawać wymiary pomieszczenia (długość, szerokość, wysokość), powierzchnię oraz kubaturę. Nie może to być opis typu „pomieszczenie ok. 10 m²” – potrzebne są konkretne liczby.
W odniesieniu do kotłowni, w zależności od rodzaju kotła i paliwa, obowiązują różne minimalne wartości. Typowe wymagania obejmują:
minimalną wysokość pomieszczenia (zwykle 2,0–2,2 m, dla większych mocy więcej),
minimalną kubaturę w przypadku kotłów gazowych (zależną m.in. od rodzaju urządzenia – z otwartą lub zamkniętą komorą spalania),
dodatkowe wymagania dla pomieszczeń w piwnicy lub na poddaszu.
Jeżeli wysokość lub kubatura w projekcie są „na styk”, inspektor może dokładnie zmierzyć pomieszczenie przy odbiorze. Zdarzają się sytuacje, w których wykonawca obniżył posadzkę lub podwiesił sufit i gotowa kotłownia już nie spełnia warunków. Dlatego projekt powinien przewidzieć pewien zapas, a rysunki muszą uwzględniać rzeczywiste grubości posadzek i sufitów.
Dostęp i droga ewakuacyjna
Dobre zaprojektowanie dostępu do kotłowni jest jednym z warunków bezpiecznej eksploatacji i pozytywnego odbioru. Projekt musi pokazywać:
szerokość i wysokość drzwi do kotłowni (zwykle min. 0,8–0,9 m szerokości, pełna wysokość kondygnacji),
kierunek otwierania drzwi (w stronę ewakuacji z kotłowni),
lokalizację kotłowni względem dróg komunikacyjnych w budynku,
ewentualne dodatkowe wyjście na zewnątrz przy większych kotłowniach lub kotłowniach zagrożonych wybuchem.
Droga ewakuacyjna powinna być możliwie prosta, a w projekcie trzeba wykazać, że jest wolna od stałych przeszkód. Projektant powinien także przewidzieć, jak zostaną wniesione i wyniesione urządzenia – zwłaszcza większe kotły, zbiorniki czy wymienniki. Inspektorzy zwracają uwagę na możliwość demontażu i wymiany kotła bez kucia ścian i rozbierania fragmentów budynku.
Wymogi konstrukcyjne i odporność ogniowa przegród
Ściany, stropy i drzwi oddzielające kotłownię od reszty budynku muszą spełniać wymagania odporności ogniowej wynikające z przepisów przeciwpożarowych. Projekt musi jasno określać:
klasę odporności ogniowej ścian i stropów otaczających kotłownię (np. EI 60),
klasę drzwi do kotłowni (drzwi przeciwpożarowe, np. EI 30, samoczynnie zamykające),
sposób uszczelnienia przepustów instalacyjnych (przejścia rur, kabli) przez przegrody o wymaganej klasie ognioodporności,
ewentualne dodatkowe zabezpieczenia (np. tynki ogniochronne, obudowy konstrukcji stalowych).
W projekcie trzeba podać konkretne rozwiązania (np. typ drzwi ppoż., sposób uszczelnienia przepustów systemami posiadającymi odpowiednie aprobaty techniczne). Sam dopisek „przepusty ogniochronne” bez szczegółów często nie wystarcza – przy odbiorze inspektor może zażądać dokumentów potwierdzających klasę ogniową zastosowanych systemów.
Wentylacja kotłowni – kryterium, na którym najczęściej „wpada” odbiór
Rodzaje wentylacji w kotłowni i ich rola
Wentylacja w kotłowni jest jednym z najważniejszych aspektów bezpieczeństwa. Projekt musi jasno rozróżniać i opisywać trzy kluczowe elementy:
wentylację nawiewną – doprowadzenie powietrza do spalania i przewietrzania,
wentylację wywiewną – odprowadzenie zużytego powietrza i nadmiaru ciepła,
odprowadzenie spalin – przewody spalinowe i dymowe, oddzielne od wentylacyjnych.
W projekcie trzeba podać nie tylko lokalizację kanałów, ale także ich przekroje, rodzaj (grawitacyjna, mechaniczna), materiał i sposób wyprowadzenia ponad dach. W przypadku kotłów gazowych z zamkniętą komorą spalania część powietrza jest doprowadzana systemem powietrzno-spalinowym (rura w rurze), co projekt również musi jednoznacznie wykazać.
Wymagana powierzchnia i lokalizacja otworów nawiewnych i wywiewnych
Najwięcej uwag podczas odbioru dotyczy zbyt małych lub źle usytuowanych otworów wentylacyjnych. Projekt powinien wskazywać:
przekrój czynny otworu nawiewnego, wyliczony zgodnie z przepisami (np. w odniesieniu do mocy kotła gazowego, minimalnej powierzchni na kW mocy),
umiejscowienie nawiewu – zwykle w dolnej części ściany zewnętrznej lub w drzwiach, przy podłodze,
przekrój czynny kanału wywiewnego,
umiejscowienie wywiewu – w górnej części pomieszczenia, możliwie daleko od otworu nawiewnego,
rodzaj kratki (stała, bez możliwości zamknięcia; żadnych żaluzji zamykanych na stałe).
Dobrą praktyką jest w projekcie zamieścić proste zestawienie: moc kotła – wymagana powierzchnia nawiewu – przyjęta powierzchnia. Inspektor, widząc takie zestawienie, ma pewność, że projektant świadomie dobrał przekroje, a nie przeniósł przypadkowe wartości z innej realizacji.
Wentylacja mechaniczna a warunki odbioru
W części kotłowni stosuje się wentylację mechaniczną, szczególnie tam, gdzie wymagany jest kontrolowany wyciąg z pomieszczenia lub sytuacja architektoniczna nie pozwala na skuteczną wentylację grawitacyjną. Projekt musi wtedy precyzyjnie opisać:
rodzaj wentylatora, jego wydajność i lokalizację,
zasilanie awaryjne (jeśli wymagane),
sposób sterowania (np. praca ciągła, sterowanie z automatyki kotłowni),
zabezpieczenia przed cofką spalin i zakłóceniem pracy palnika.
Bardzo istotne jest, aby projekt nie zakładał pracy kotła na paliwo gazowe z otwartą komorą spalania w pomieszczeniu, w którym wentylacja mechaniczna może wytworzyć podciśnienie. Może to zostać zakwestionowane przy odbiorze jako rozwiązanie niebezpieczne. Dla takich kotłów stosuje się zasadniczo wentylację grawitacyjną i odpowiedni dopływ powietrza zewnętrznego.
Przewody spalinowe i komin – zapisy projektowe weryfikowane przy odbiorze
Dobór i opis przewodów spalinowych
Kominy i przewody spalinowe to element, który musi być szczegółowo opisany w projekcie. Nadzór budowlany oraz kominiarz przy odbiorze analizują przede wszystkim:
rodzaj przewodu – systemowy (stalowy, ceramiczny), murowany, powietrzno-spalinowy,
przekrój i wysokość komina w stosunku do mocy kotła i rodzaju paliwa,
materiał przewodu i jego odporność na kondensat, temperaturę i korozję,
sposób odprowadzenia kondensatu (dla kotłów kondensacyjnych),
usytuowanie wylotu komina ponad dach, odległości od okien, ścian, sąsiednich budynków.
Projekt powinien zawierać zarówno obliczenia (lub przynajmniej odniesienie do kart katalogowych systemu kominowego), jak i rysunki przekrojów przez komin. Brak danych o przekroju przewodu spalinowego, rodzaju wkładu i sposobie jego izolacji jest częstym powodem wstrzymania odbioru.
Połączenie kotła z kominem i wymagane elementy
Projekt musi pokazywać nie tylko sam komin, ale i sposób podłączenia kotła do przewodu spalinowego. Inspektorzy sprawdzają m.in.:
rodzaj czopucha (średnica, materiał),
spadek przewodu spalinowego w kierunku kotła lub komina,
W projekcie dobrze jest wskazać typowe detale – np. w formie rysunków detali technicznych, które potem można porównać z wykonaniem. Kominiarz podczas odbioru zwraca uwagę na każdy szczegół: jeśli projekt jest nieprecyzyjny, wykonawca ma większą swobodę, co często kończy się improwizacją i niezgodnością z wymaganiami.
Odrębność przewodów spalinowych i wentylacyjnych
Jedno z podstawowych wymagań, które projekt musi wyraźnie respektować, to rozdzielenie funkcji przewodów spalinowych i wentylacyjnych. Nie wolno:
Rozdzielenie przewodów i typowe błędy w projektach
wprowadzać spalin do kanałów wentylacji grawitacyjnej, nawet jeśli „wydają się niewykorzystane”,
prowadzić w jednym szybie przewodu spalinowego i wentylacyjnego bez zachowania wymaganych odstępów i klasy odporności ogniowej,
łączyć kilku urządzeń o różnym typie pracy (np. kocioł gazowy atmosferyczny i kocioł na paliwo stałe) do jednego przewodu bez wyraźnego dopuszczenia systemowego,
wykorzystywać przewodów wentylacyjnych jako trasy dla kabli elektrycznych czy innych instalacji niezwiązanych z wentylacją.
W dokumentacji projektowej trzeba jednoznacznie oznaczyć każdy kanał: spalinowy, dymowy, wentylacyjny. Rysunki powinny pozwalać kominiarzowi i inspektorowi od razu zorientować się, który przewód do czego służy. Niedopuszczalne są niepodpisane „puste prostokąty” z adnotacją ogólną typu „szacht instalacyjny”.
W praktyce często wychodzi przy odbiorze, że w trakcie budowy zamieniono funkcje kanałów lub zrezygnowano z jednego przewodu. Jeżeli projekt jest szczegółowy, łatwiej wykazać taką niezgodność i wymusić naprawę przed uruchomieniem kotłowni.
Wyprowadzenie przewodów ponad dach i odległości od przeszkód
Usytuowanie wylotu komina względem dachu i sąsiedniej zabudowy jest kontrolowane zarówno na etapie uzgadniania projektu, jak i przy odbiorze. W opisie technicznym i na rysunkach należy pokazać:
wysokość wylotu przewodu spalinowego ponad połać dachu,
odległość poziomą i pionową od okien, drzwi, otworów wentylacyjnych,
odległość od ścian sąsiednich budynków, lukarn, attyk,
rozwiązanie w rejonie powierzchni łatwo dostępnych (balkony, tarasy, dachy użytkowe).
Dobrze jest wprost przywołać w projekcie stosowne paragrafy przepisów i wykazać, że przyjęte usytuowanie spełnia wymagania. Kominiarz podczas odbioru często mierzy odległości i wysokości w terenie – jeżeli na rysunku są podane konkretne wymiary, łatwiej obronić przyjęte rozwiązanie.
Instalacje w kotłowni a wymagania przy odbiorze
Instalacja gazowa – zapisy, bez których inspektor wstrzyma uruchomienie
W kotłowniach z kotłami gazowymi projekt instalacji gazowej jest jednym z kluczowych dokumentów analizowanych przy odbiorze. Powinien on obejmować:
przebieg przewodów gazowych wraz ze średnicami i materiałem,
lokalizację i typ zaworów odcinających, w tym głównego zaworu przed kotłownią,
zastosowane zabezpieczenia (czujniki gazu, zawory odcinające sterowane sygnałem z czujników), jeżeli wymagają tego przepisy lub uzgodnienie ppoż.,
sposób przejścia przewodów gazowych przez ściany i stropy (rury ochronne, uszczelnienia),
miejsce montażu gazomierzy (jeśli znajdują się w kotłowni) i zapewnienie dostępu do ich odczytu.
W projekcie trzeba jednoznacznie wskazać, czy instalacja jest niskiego, średniego, czy wysokiego ciśnienia oraz jakie armatury zabezpieczające zastosowano. Brak opisu sposobu odcięcia dopływu gazu do kotłowni w sytuacji awaryjnej jest powodem do uwag przy odbiorze.
Przedstawiciel dostawcy gazu przy odbiorze często porównuje rozwiązania z częścią rysunkową i opisową projektu. Jeżeli na rysunku są inne średnice rur lub inna lokalizacja zaworu głównego niż w rzeczywistości, może zażądać aktualizacji projektu powykonawczego i ponownego uzgodnienia.
Instalacja elektryczna i sterowanie kotłownią
Projekt elektryczny kotłowni musi uwzględniać zarówno zasilanie urządzeń grzewczych, jak i kwestie bezpieczeństwa. W części opisowej i na schematach należy ująć m.in.:
rozdzielnicę zasilającą kotłownię, jej lokalizację i stopień ochrony IP,
podział obwodów (zasilanie kotłów, pomp, automatyki, wentylacji, oświetlenia),
zasilanie awaryjne (agregat, UPS) dla elementów wymagających ciągłej pracy, jeśli przewidziano,
rozwiązanie głównego wyłącznika prądu kotłowni – miejsce, oznakowanie, dostępność,
sposób prowadzenia przewodów w strefach zagrożonych wybuchem (jeżeli takie występują) i dobór osprzętu odpowiedniej klasy.
Istotna jest też integracja z systemami bezpieczeństwa: sygnały z czujników gazu, dymu, temperatury, sterowanie zaworami odcinającymi oraz współpraca z systemem sygnalizacji pożaru (SSP), jeśli jest w budynku. W projekcie trzeba pokazać choćby uproszczony schemat blokowy pokazujący zależności między tymi urządzeniami.
Inspektorzy często zwracają uwagę na brak czytelnego oznaczenia głównego wyłącznika zasilania kotłowni na planach oraz brak opisu, które urządzenia są zasilane z obwodów priorytetowych (np. pompy obiegowe przy instalacjach wymagających ciągłego chłodzenia).
Instalacje wodne, c.o. i zabezpieczenia przed przegrzaniem
W projekcie instalacji grzewczej trzeba jasno opisać sposób zabezpieczenia kotłów oraz instalacji przed nadmiernym wzrostem ciśnienia i temperatury. Przy odbiorze analizowane są w szczególności:
rodzaj układu (otwarty/zamknięty) dla danego kotła i zgodność z wymaganiami producenta,
położenie i dobór naczynia wzbiorczego lub przeponowego,
zastosowane zawory bezpieczeństwa wraz z parametrami nastawy,
armatura odcinająca i obejściowa (by-passy),
zabezpieczenie kotłów na paliwo stałe (wężownice schładzające, zawory termiczne, awaryjny odbiór ciepła).
Na schematach hydraulicznych należy pokazać wszystkie urządzenia zabezpieczające z podaniem średnic i podstawowych parametrów. Sama adnotacja „zawór bezpieczeństwa wg doboru” bez lokalizacji i średnicy potrafi wystarczyć, by nadzór poprosił o uzupełnienie dokumentacji.
Przy większych kotłowniach istotne jest również wskazanie sposobu odprowadzania wody w razie zadziałania zabezpieczeń (przelewy z naczyń, odprowadzenie z zaworów bezpieczeństwa) tak, aby nie powodowało to zalewania pomieszczenia i sąsiednich stref.

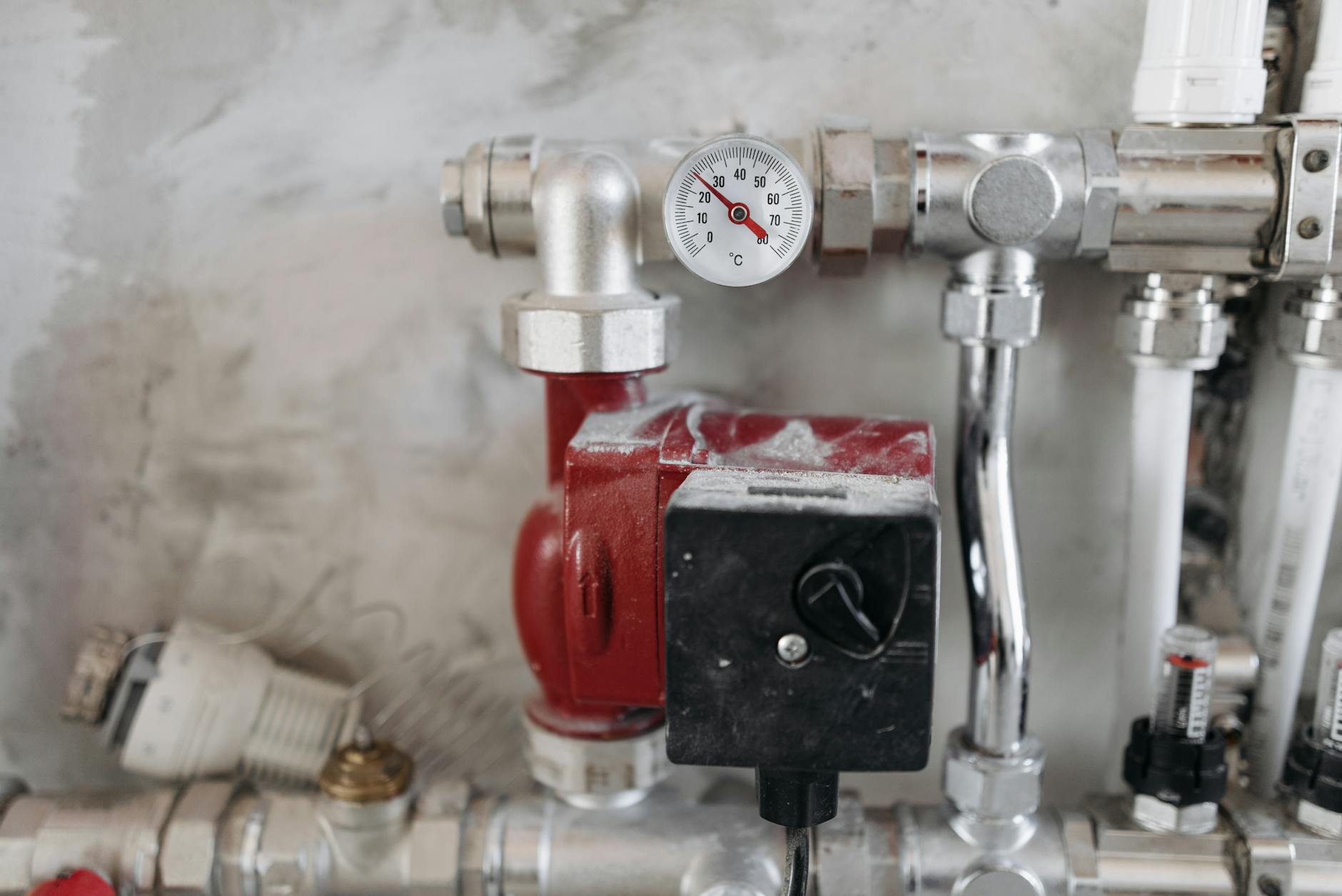

Źródło: Pexels | Autor: Adem Percem
Bezpieczeństwo pożarowe i wybuchowe w dokumentacji kotłowni
Analiza zagrożenia wybuchem i strefy Ex
Dla części kotłowni (szczególnie zasilanych gazem, lekkim olejem opałowym lub z magazynem paliwa) konieczne jest określenie stref zagrożenia wybuchem. Projekt powinien zawierać:
kwalifikację pomieszczenia kotłowni pod kątem zagrożenia wybuchem,
wyznaczone strefy Ex wraz z opisem (0, 1, 2),
wymagania dotyczące urządzeń i osprzętu elektrycznego w tych strefach,
ewentualne środki ograniczające powstawanie atmosfery wybuchowej (wentylacja, detekcja, technologia).
Opis powinien być spójny z projektem elektrycznym i branżą technologiczną. Jeżeli w projekcie pojawia się adnotacja o strefach Ex, a jednocześnie na schematach elektrycznych użyto standardowych opraw oświetleniowych bez klasy przeciwwybuchowej, inspektor od razu to wyłapie.
Dobór drzwi, klap oddymiających i elementów ułatwiających rozprężenie wybuchu
W przypadku kotłowni większej mocy lub zasilanych paliwem gazowym projekt często musi przewidzieć elementy zmniejszające skutki ewentualnego wybuchu. W dokumentacji należy wtedy opisać m.in.:
rodzaj i klasę odporności ogniowej drzwi do kotłowni oraz ich kierunek otwierania,
ewentualne panele rozprężne lub powierzchnie łatwo otwieralne (np. okna o określonej wytrzymałości),
klapy dymowe lub inne elementy oddymiania, jeśli wymagają tego warunki ochrony ppoż.,
powiązanie działania tych elementów z systemem sygnalizacji pożaru.
W opisie technicznym dobrze jest wskazać, na jakiej podstawie dobrano takie rozwiązania (np. ekspertyza ppoż., wytyczne rzeczoznawcy). Przy odbiorze PSP weryfikuje, czy zastosowane wyroby budowlane mają odpowiednie klasy i certyfikaty oraz czy zgadzają się z tym, co wpisano w projekcie.
Instrukcje bezpieczeństwa i dokumenty towarzyszące projektowi
Oprócz samej dokumentacji projektowej oczekuje się często przygotowania dokumentów uzupełniających. Należą do nich m.in.:
instrukcja bezpieczeństwa pożarowego budynku (z częścią dotyczącą kotłowni),
procedura postępowania w razie wycieku gazu lub awarii instalacji,
harmonogram przeglądów i konserwacji urządzeń kotłowni,
Choć formalnie nie są to elementy samego projektu budowlanego, w praktyce przy odbiorze – szczególnie przez PSP i nadzór budowlany – inspektorzy pytają o te dokumenty lub o ich przygotowanie przed uruchomieniem kotłowni. Dobrze jest więc uwzględnić w projekcie choćby krótką wzmiankę, że inwestor będzie zobowiązany je opracować.
Wyposażenie kotłowni i elementy, które muszą pojawić się na rysunkach
Wyposażenie podstawowe i pomocnicze
Oprócz kotłów i przewodów instalacyjnych w kotłowni znajdują się liczne elementy wyposażenia, które również podlegają ocenie przy odbiorze. W części rysunkowej i opisowej warto wyodrębnić m.in.:
urządzenia główne: kotły, zasobniki c.w.u., wymienniki, kolektory, pompy,
armaturę regulacyjną i odcinającą (zawory, filtry, odpowietrzniki),
urządzenia pomiarowe: manometry, termometry, przepływomierze,
instalację odprowadzenia wód opadowych i technologicznych do kratki ściekowej lub separatora, jeśli jest wymagany,
oświetlenie podstawowe i awaryjne, gniazda serwisowe,
stałe gaśnice, hydranty wewnętrzne, jeśli przewiduje je projekt ppoż.
Na rysunkach rzutów kotłowni dobrze jest pokazać realne gabaryty urządzeń z zachowaniem wymaganych odległości serwisowych. Inspektorzy często porównują to z rzeczywistym ustawieniem sprzętu i oceniają, czy dostęp do zaworów, filtrów i elementów wymagających okresowego serwisu jest zapewniony bez demontażu innych urządzeń.
Oznakowanie, tablice informacyjne i ergonomia obsługi
W projektach kotłowni rzadko opisuje się oznakowanie i ergonomię, a jest to element, który coraz częściej pojawia się w protokołach odbiorowych. Dokumentacja powinna przewidywać:
oznaczenie zaworów głównych (gaz, woda, zasilanie elektryczne) w sposób czytelny dla obsługi,
tablice informujące o postępowaniu w razie awarii lub pożaru,
rozmieszczenie i typ środków gaśniczych wraz z oznakowaniem,
oświetlenie miejsc obsługi (tablica rozdzielcza, rozdzielacze instalacyjne, panele sterowania).
W praktyce dobrze sprawdza się umieszczenie w projekcie schematów ideowych instalacji na ścianie kotłowni oraz prostych opisów połączeń. Nie jest to wymóg formalny, ale przy odbiorze często jest to oceniane jako element poprawiający bezpieczeństwo eksploatacji.
Dokumentacja projektowa a przebieg odbioru kotłowni
Spójność projektu międzybranżowego
Kotłownia to miejsce, gdzie spotykają się wszystkie branże: konstrukcyjna, architektoniczna, sanitarna, elektryczna, teletechniczna i ppoż. Jeżeli projekt nie jest między sobą spójny, odbiór szybko to obnaży. Typowe rozbieżności to:
inna lokalizacja kotła w projekcie sanitarnym i architektonicznym,
różne średnice przewodów w opisie i na schemacie,
brak otworów w ścianach konstrukcyjnych na kanały spalinowe, mimo że sanitarna część projektu je przewiduje,
niezgodność między projektem ppoż. a rzeczywistą klasą drzwi i ścian.
Przed zgłoszeniem kotłowni do odbioru warto, aby projektant wiodący przejrzał całość dokumentacji pod kątem takich rozbieżności. Inspektorzy chętnie „łapią” niezgodności między rysunkami – szczególnie tam, gdzie zmiany były wprowadzane już po uzgodnieniach z rzeczoznawcą ppoż. lub dostawcą gazu.
Projekt powykonawczy i protokoły prób
Jeżeli w trakcie realizacji wprowadzono zmiany w stosunku do projektu budowlanego, konieczne jest sporządzenie projektu powykonawczego. Przy odbiorze kotłowni często wymagane są także:
Wymagane próby, regulacje i dokumenty z uruchomienia
Przed dopuszczeniem kotłowni do eksploatacji wykonuje się szereg badań i regulacji, które muszą znaleźć odzwierciedlenie w dokumentacji powykonawczej. Do typowych protokołów należą m.in.:
próby szczelności instalacji gazowej oraz wodnej (c.o., c.w.u., ewentualnie chłodu),
rozruch i regulacja automatyki kotłowni wraz z zapisanym zakresem nastaw,
pomiary elektryczne (rezystancja izolacji, skuteczność ochrony przeciwporażeniowej, ciągłość przewodów ochronnych),
pomiary skuteczności wentylacji, w tym bilansu powietrza dla spalania i wentylacji ogólnej,
protokół z pierwszego rozpalenia i regulacji palników, sporządzony przez autoryzowany serwis producenta kotła.
Inspektorzy często proszą o wgląd do nastaw regulatorów i zabezpieczeń (temperatura maksymalna, ciśnienie zadziałania zaworów bezpieczeństwa, parametry pracy pomp). Dobrą praktyką jest załączenie do dokumentacji krótkiego protokołu z opisem przyjętych nastaw oraz wskazaniem, kto i kiedy je wprowadził.
Fotodokumentacja i opis rozbieżności względem projektu
Jeżeli w trasowaniu przewodów, lokalizacji urządzeń czy rodzaju zastosowanej armatury pojawiły się zmiany, należy je czytelnie odnotować. W projekcie powykonawczym często umieszcza się:
zaktualizowane rzuty i schematy z naniesionymi zmianami,
tabelaryczne zestawienie odstępstw od projektu wraz z krótkim uzasadnieniem,
fotografie kluczowych fragmentów instalacji (np. grupy bezpieczeństwa, przyłącza gazu, przejścia przez ściany ppoż.).
Taki komplet ułatwia inspektorowi ocenę, czy zmiany są istotne i czy wymagają dodatkowych uzgodnień (np. z rzeczoznawcą ppoż. lub dostawcą gazu). W praktyce drobne korekty tras przewodów lub zmiana producenta pompy, przy zachowaniu parametrów, nie powodują problemów przy odbiorze, o ile są jasno opisane.
Uzgodnienia z dostawcami mediów i służbami zewnętrznymi
Odbiór kotłowni często musi być skoordynowany z innymi instytucjami. W dokumentacji dobrze jest zgromadzić:
protokół odbioru przyłącza gazowego i instalacji wewnętrznej przez operatora sieci gazowej lub uprawnionego wykonawcę,
potwierdzenie zgodności przyłącza elektroenergetycznego i mocy przydzielonej z wymaganiami kotłowni,
opinię kominiarską dotyczącą przewodów spalinowych i wentylacyjnych,
protokół odbioru przez PSP lub rzeczoznawcę ds. zabezpieczeń przeciwpożarowych, jeśli jest wymagany.
Rozsądnie jest zaplanować kolejność tych odbiorów tak, aby ewentualne uwagi mogły zostać uwzględnione jeszcze przed ostateczną wizytą nadzoru budowlanego. W praktyce najwięcej korekt pojawia się po pierwszej opinii kominiarskiej (wysokość czopuchów, wyczystki, zabudowa przewodów).
Najczęstsze błędy projektowe i wykonawcze wychodzące przy odbiorze
Nieprawidłowa wentylacja i dopływ powietrza do spalania
Problemy z wentylacją to jedna z najczęstszych przyczyn uwag przy odbiorze. Typowe nieprawidłowości to:
zbyt mała powierzchnia czynna kratek nawiewnych lub wywiewnych w stosunku do mocy kotłów,
brak zachowania wymaganych wysokości i lokalizacji kratek (np. nawiew zbyt wysoko przy kotłach gazowych),
zastosowanie przepustnic lub elementów regulacyjnych na nawiewie przeznaczonym dla powietrza do spalania,
niewłaściwe połączenie wentylacji kotłowni z innymi pomieszczeniami, co powoduje przenoszenie zanieczyszczeń i dymu.
Jeżeli osobny kanał nawiewny jest trudny do wykonania, projekt powinien wskazać inne, zgodne z przepisami rozwiązanie: powietrze kanałem zewnętrznym przy posadzce, system nawiewno-wywiewny o określonej wydajności czy zastosowanie kotłów z zamkniętą komorą spalania wraz z przewodem powietrzno-spalinowym.
Niewystarczające odległości serwisowe i kolizje urządzeń
Kolejna grupa problemów to ergonomia i możliwość serwisowania. Przy odbiorach wychodzi m.in.:
zbyt mały odstęp frontu kotła od ściany lub innego urządzenia, uniemożliwiający wysunięcie palnika lub wymiennika,
zawory odcinające i filtry zamontowane wysoko nad innymi przewodami, bez realnego dostępu dla obsługi,
brak ciągów komunikacyjnych o wymaganej szerokości, szczególnie przy kilku kotłach i rozbudowanej armaturze.
W projektach dobrze jest przewidzieć nie tylko minimalne odległości z instrukcji producenta, ale również przestrzeń potrzebną do wniesienia i ewentualnej wymiany kotłów czy zasobników. W jednym z obiektów konieczne było rozkucie ściany zewnętrznej, bo przy modernizacji nie pomyślano o możliwości wymiany największego wymiennika płytowego.
Niedokładny dobór i opis armatury bezpieczeństwa
Inspektorzy techniczni i kominiarze przywiązują dużą wagę do armatury zabezpieczającej. Częste błędy obejmują:
zawory bezpieczeństwa dobrane na zbyt mały przepływ lub zamontowane w nieodpowiednim miejscu (zbyt daleko od kotła, za armaturą odcinającą),
naczynia wzbiorcze o niedostatecznej pojemności w stosunku do pojemności instalacji i zakresu temperatur,
brak drożnego i bezpiecznego odprowadzenia medium z zaworów bezpieczeństwa do kanalizacji lub zbiorników.
W dokumentacji powinny pojawić się obliczenia doboru naczyń i zaworów bezpieczeństwa lub przynajmniej odwołanie do konkretnych wytycznych producenta. Sam opis typu „zawór bezpieczeństwa DN20” bez parametrów nastawy i przepływu jest dziś coraz częściej kwestionowany.
Nieprawidłowe przejścia instalacji przez przegrody o wymaganej klasie ognioodporności
Kotłownie często są wydzielone pożarowo. W takich przypadkach kluczowe staje się wykonanie przejść instalacyjnych przez ściany i stropy. Typowe uchybienia to:
brak systemowych przejść przeciwpożarowych dla przewodów rurowych i kabli,
uszczelnianie przejść niecertyfikowanymi masami lub wełną mineralną bez odpowiednich opasek i kształtek,
brak zgodności pomiędzy opisem w projekcie ppoż. a rzeczywistym rozwiązaniem na budowie.
W projekcie dobrze sprawdza się zamieszczenie detali przejść ppoż. z podaniem klasy odporności ogniowej, systemu (producenta) i sposobu montażu. Ułatwia to wykonawcy dobór rozwiązań i zmniejsza ryzyko późniejszych poprawek po kontroli PSP.
Rola producentów urządzeń i kart katalogowych w projekcie kotłowni
Karty katalogowe i instrukcje jako element dokumentacji
Nowoczesne kotłownie bazują na rozwiązaniach systemowych określonych producentów kotłów, pomp, automatyki czy systemów kominowych. W dokumentacji projektowej powinny znaleźć się:
karty katalogowe kluczowych urządzeń z podstawowymi parametrami technicznymi,
schematy przyłączeniowe zalecane przez producentów (hydrauliczne i elektryczne),
fragmenty instrukcji montażu dotyczące wymagań przestrzennych, wentylacyjnych i bezpieczeństwa.
Przy odbiorze inspektor ma dzięki temu możliwość szybkiego zweryfikowania, czy rzeczywiste rozwiązanie nie odbiega od wymagań producenta, co mogłoby skutkować utratą gwarancji albo niebezpieczną pracą układu.
Dobór zamienników a zgodność z projektem
W trakcie realizacji często dochodzi do zmiany producenta pomp, zaworów mieszających, automatyk czy czujników. Jeżeli parametry pracy są zachowane, nie jest to problem, o ile:
zamienniki spełniają wymagane normy i posiadają odpowiednie deklaracje zgodności,
zostały naniesione w dokumentacji powykonawczej wraz z nowymi kartami katalogowymi,
ich montaż nie powoduje zmian w układzie bezpieczeństwa (np. innego sposobu odcięcia gazu czy zasilania pomp).
Nadzór budowlany zwykle akceptuje takie zmiany, jeśli są przejrzyste i dobrze opisane. Problemy pojawiają się, kiedy w projekcie wpisano określony system kominowy lub armaturę bezpieczeństwa, a na budowie zastosowano tańsze rozwiązanie bez wymaganych badań i certyfikatów.
Organizacja przestrzeni i eksploatacja kotłowni w świetle projektu
Strefy funkcjonalne w kotłowni
Przy opracowywaniu rzutów warto wydzielić w kotłowni kilka czytelnych stref:
strefę urządzeń głównych (kotły, wymienniki, kolektory),
strefę automatyki i rozdzielnicy elektrycznej,
strefę przygotowania i ewentualnego magazynowania paliwa (przy paliwach stałych),
strefę obsługi i ciągi komunikacyjne.
Takie podejście pozwala łatwiej zaprojektować oświetlenie, oznakowanie oraz usytuowanie gaśnic czy hydrantów. Podczas odbioru widoczny podział funkcjonalny pomieszczenia zwykle działa na korzyść inwestora – pokazuje, że kotłownia nie jest traktowana jako magazyn ogólny, lecz jako przestrzeń techniczna o określonych wymaganiach.
Warunki do bieżącej obsługi i serwisu
Oprócz spełnienia minimalnych wymogów przepisów liczy się komfort i bezpieczeństwo obsługi. W projekcie warto więc przewidzieć:
stabilne i oświetlone miejsce do pracy serwisowej (np. blat roboczy lub stolik techniczny),
lokalne oświetlenie przy panelach sterowania, licznikach i manometrach,
bezpieczne dojścia do punktów pomiarowych i zaworów odcinających, bez konieczności korzystania z prowizorycznych drabin.
Przy odbiorze często padają pytania o to, gdzie obsługa będzie przechowywać dokumentację techniczną, instrukcje i protokoły. Jedna szafka zamykana na klucz lub segregator z wyraźnym opisem na ścianie kotłowni potrafi rozwiązać ten problem i jednocześnie poprawić opinię inspektora o organizacji eksploatacji.
Ograniczenie możliwości nieuprawnionego dostępu
Kotłownia powinna być pomieszczeniem o ograniczonym dostępie. W dokumentacji należy uwzględnić:
rodzaj i sposób zamykania drzwi (zamki, kontrola dostępu, ewentualne powiązanie z systemem BMS),
informacje o osobach uprawnionych do wejścia (w instrukcji eksploatacji),
zabezpieczenie przed wykorzystaniem kotłowni jako przejścia do innych części budynku.
Podczas odbioru inspektorzy zwracają uwagę na to, czy kotłownia nie jest przechodnia oraz czy nie składuje się w niej przedmiotów niezwiązanych z eksploatacją (mebli, środków chemicznych niezwiązanych z instalacją, materiałów łatwopalnych). Projekt i późniejsza organizacja przestrzeni powinny temu zapobiegać.
Najczęściej zadawane pytania (FAQ)
Co musi zawierać projekt kotłowni, żeby przeszedł odbiór?
Projekt kotłowni musi być pełnoprawnym projektem budowlano‑wykonawczym, a nie tylko szkicem instalatora. Powinien obejmować część opisową i rysunkową zgodnie z obowiązującymi normami oraz przepisami budowlanymi, przeciwpożarowymi i branżowymi.
W praktyce konieczne są m.in.: opis techniczny (rodzaj źródła ciepła, paliwo, parametry pracy), obliczenia zapotrzebowania na ciepło i mocy kotłów, dobór urządzeń, schematy technologiczne, rzuty i przekroje pomieszczenia kotłowni, opis zabezpieczeń ppoż. i ewakuacji, zestawienie materiałów oraz – jeśli wymagane – informacja BIOZ. Braki w tych elementach są najczęstszą przyczyną problemów przy odbiorze.
Kto może wykonać projekt kotłowni do odbioru?
Projekt kotłowni może wykonać wyłącznie osoba posiadająca odpowiednie uprawnienia budowlane w specjalności instalacyjnej (sanitarnej), a w razie potrzeby także elektrycznej. Taki projektant ponosi odpowiedzialność zawodową za zgodność projektu z przepisami.
Inwestor i wykonawca odpowiadają za realizację zgodnie z projektem, dlatego powinni dokładnie przeanalizować dokumentację przed rozpoczęciem robót. W praktyce warto wybierać projektantów, którzy na bieżąco śledzą zmiany w „Warunkach technicznych”, przepisach ppoż., prawie energetycznym i wymaganiach UDT.
Jakie minimalne wymiary i kubatura kotłowni są wymagane przy odbiorze?
Minimalne wymiary i kubatura kotłowni zależą od rodzaju paliwa, typu kotła i mocy źródła ciepła. Zwykle przyjmuje się minimalną wysokość od ok. 2,0–2,2 m, jednak dla większych mocy i określonych rozwiązań wymagania mogą być wyższe. Dla kotłów gazowych istnieją też minimalne kubatury uzależnione m.in. od typu komory spalania.
W projekcie trzeba podać konkretne wymiary (długość, szerokość, wysokość, kubaturę), a nie wartości przybliżone. Należy także uwzględnić rzeczywiste grubości posadzek i sufitów, aby po wykonaniu robót wysokość i kubatura nie spadły poniżej minimum – to częsty powód zastrzeżeń przy odbiorze.
Jakie są wymagania dotyczące drzwi i drogi ewakuacyjnej z kotłowni?
Drzwi do kotłowni powinny mieć odpowiednią szerokość (najczęściej min. 0,8–0,9 m) oraz pełną wysokość kondygnacji. Muszą otwierać się w kierunku ewakuacji z kotłowni. W przypadku większych kotłowni lub pomieszczeń zagrożonych wybuchem może być wymagane dodatkowe wyjście na zewnątrz.
Projekt musi pokazywać przebieg drogi ewakuacyjnej, potwierdzając, że jest ona możliwie prosta i wolna od stałych przeszkód. Inspektorzy podczas odbioru sprawdzają także, czy istnieje możliwość wniesienia i wyniesienia urządzeń (kotłów, zbiorników) bez ingerencji w konstrukcję budynku.
Jakie wymagania przeciwpożarowe muszą spełniać ściany, stropy i drzwi kotłowni?
Przegrody oddzielające kotłownię od reszty budynku muszą spełniać określone klasy odporności ogniowej wynikające z przepisów ppoż. Projekt powinien wskazywać klasę odporności ogniowej ścian i stropów (np. EI 60) oraz klasę drzwi przeciwpożarowych (np. EI 30, z samozamykaczem).
Konieczne jest też zaprojektowanie i opisanie sposobu uszczelnienia przepustów instalacyjnych przez przegrody o wymaganej klasie ogniowej z użyciem systemów posiadających odpowiednie aprobaty. Sam ogólny zapis „przepusty ogniochronne” bez wskazania technologii i materiałów jest niewystarczający na etapie odbioru.
Jakie wymagania wentylacyjne musi spełniać kotłownia, aby została odebrana?
Kotłownia musi mieć prawidłowo zaprojektowaną i wykonaną wentylację nawiewną oraz wywiewną, a także osobne przewody do odprowadzania spalin. Projekt powinien wskazywać rodzaj wentylacji (grawitacyjna lub mechaniczna), przekroje i materiały kanałów oraz sposób ich wyprowadzenia ponad dach.
W przypadku kotłów gazowych z zamkniętą komorą spalania projekt musi też jednoznacznie wykazywać system powietrzno‑spalinowy (np. „rura w rurze”). Błędnie zaprojektowana lub nieopisana szczegółowo wentylacja to jedno z najczęstszych powodów negatywnego wyniku odbioru kotłowni.
Czy wymagania projektowe są inne dla małej kotłowni gazowej i dużej kotłowni węglowej?
Tak. Zakres wymagań projektowych i odbiorowych zależy od rodzaju paliwa, mocy cieplnej, parametrów czynnika grzewczego, typu budynku oraz usytuowania kotłowni. Małe kotłownie gazowe w domach jednorodzinnych mają uproszczone wymagania w porównaniu z dużymi kotłowniami węglowymi, gazowymi lub olejowymi o większych mocach.
W projekcie trzeba wyraźnie określić te parametry, bo inspektorzy oceniają kotłownię właśnie przez ich pryzmat. Inaczej traktowane są np. kotły niskotemperaturowe w budownictwie mieszkaniowym, a inaczej wysokotemperaturowe lub parowe w obiektach przemysłowych, które dodatkowo mogą podlegać UDT.
Najważniejsze punkty
Projekt kotłowni musi być pełnoprawnym projektem budowlano‑wykonawczym (część opisowa i rysunkowa), a nie szkicem instalatora; inspektorzy weryfikują jego kompletność, spójność i zgodność z przepisami.
Dokumentacja powinna zawierać m.in. opis techniczny, obliczenia zapotrzebowania na ciepło i mocy kotła, dobór urządzeń, schematy instalacji, rzuty i przekroje pomieszczenia, opis zabezpieczeń ppoż., zestawienie materiałów oraz – jeśli wymagane – informację BIOZ.
Projekt kotłowni musi wykonać osoba z odpowiednimi uprawnieniami budowlanymi w specjalności instalacyjnej (sanitarnej, a czasem także elektrycznej); projektant odpowiada za zgodność z prawem, a inwestor i wykonawca za realizację zgodną z projektem.
Zakres wymagań projektowych zależy od rodzaju paliwa, mocy źródła ciepła, parametrów pracy instalacji, typu budynku oraz usytuowania kotłowni, dlatego projekt musi jednoznacznie określać te parametry.
Kluczowe dla odbioru są dokładne, liczbowe wymiary kotłowni (długość, szerokość, wysokość, kubatura) spełniające minimalne wymagania przepisów, z uwzględnieniem rzeczywistych grubości posadzek i sufitów oraz zalecanym zapasem.
Projekt musi zapewniać odpowiedni dostęp i bezpieczną drogę ewakuacji z kotłowni (szerokość i kierunek otwierania drzwi, powiązanie z komunikacją budynku, ewentualne wyjście na zewnątrz), a także możliwość wniesienia i demontażu urządzeń.
