Jak działa pompa obiegowa i gdzie zwykle traci się prąd
Podstawowa rola pompy obiegowej w instalacji grzewczej
Pompa obiegowa to serce większości instalacji centralnego ogrzewania i ciepłej wody użytkowej. Jej zadaniem jest wymuszenie przepływu wody przez kocioł, wymiennik ciepła, rury, grzejniki lub pętle ogrzewania podłogowego. Sama nie wytwarza ciepła, ale decyduje, czy energia z kotła, pompy ciepła lub innego źródła trafi efektywnie do pomieszczeń.
Jeżeli pompa obiegowa jest źle ustawiona, energia elektryczna, którą pobiera, nie przekłada się na realne ogrzewanie budynku. Woda krąży za szybko lub za wolno, tworzą się szumy, część grzejników nie grzeje, a źródło ciepła pracuje w niekorzystnych warunkach. Efekt: rachunki za prąd rosną, komfort spada, a użytkownik często „ratuje się” podkręcaniem temperatury na kotle, co tylko pogarsza sprawę.
Kluczem do ustawienia pompy obiegowej tak, by nie „mieliła prądu bez efektu”, jest zrozumienie, jak zachowuje się woda w instalacji i jakie tryby pracy oferuje sama pompa. Dopiero wtedy ma sens kręcenie pokrętłem lub zmiana ustawień z poziomu elektroniki.
Co powoduje niepotrzebne zużycie prądu przez pompę
Najczęstsze przyczyny marnowania energii na pompie obiegowej można streścić w kilku punktach. Każdy z nich wynika z praktyki serwisowej i codziennych obserwacji w domach jednorodzinnych oraz mniejszych obiektach.
- Zbyt wysoka prędkość obrotowa – pompa ustawiona na najwyższym biegu „na wszelki wypadek” generuje większy pobór mocy, a często jedynie powoduje szumy w instalacji i przegrzewanie najbliższych grzejników.
- Stałe ciśnienie przy małym poborze wody – w okresach przejściowych, gdy większość zaworów termostatycznych jest przymknięta, pompa tłoczy wodę „pod zamknięte drzwi”. Pobiera moc, ale objętość przepływu jest minimalna.
- Zła współpraca z zaworami termostatycznymi – brak by-passu lub funkcji adaptacyjnej powoduje, że pompa pompuje przeciwko zamkniętym zaworom, generując hałas i niepotrzebne zużycie energii.
- Niepotrzebna praca w trybie ciągłym – pompa chodzi całą dobę, mimo że kocioł nie dogrzewa, temperatura w domu jest ustabilizowana, a zapotrzebowanie na ciepło minimalne.
- Źle dobrana pompa do instalacji – pompa przewymiarowana pod względem wydajności i wysokości podnoszenia, która „musi” pracować na minimalnych ustawieniach, by nie rozregulować instalacji.
Każdy z tych punktów można skorygować odpowiednim ustawieniem lub – jeżeli to konieczne – modernizacją. Zanim jednak dojdzie do wymiany, sensownie jest wycisnąć maksimum z tego, co już jest zamontowane.
Rodzaje pomp obiegowych i ich podstawowe różnice
Różne typy pomp obiegowych wymagają innego podejścia do ustawień. Przed sięgnięciem do pokrętła lub panelu sterowania dobrze jest rozpoznać, z jakim urządzeniem mamy do czynienia.
- Pompy starego typu (stałoobrotowe, bez elektroniki) – najczęściej z pokrętłem 3-stopniowym (I, II, III). Nie mają trybów adaptacyjnych, jedynie zmianę obrotów silnika.
- Pompy elektroniczne (wysokosprawne) – wyposażone w silnik z magnesami trwałymi, sterownik i kilka trybów pracy: stała prędkość, stałe ciśnienie, zmienne ciśnienie, tryby autoadaptacyjne.
- Pompy zintegrowane z kotłem lub pompą ciepła – często sterowane bezpośrednio przez automatykę źródła ciepła, z możliwością regulacji krzywej grzewczej, pracy według temperatury zewnętrznej i sygnałów z czujników.
Od typu pompy zależy, jak daleko można zajść samymi ustawieniami. W przypadku urządzeń starego typu pole manewru jest mniejsze, ale nawet tam da się ograniczyć mielenie prądu, stosując rozsądne podejście do doboru biegu i równoważenia instalacji.
Rozpoznanie typu pompy i parametrów instalacji
Jak sprawdzić, jaką pompę obiegową masz zamontowaną
Do skutecznego ustawienia pompy obiegowej trzeba zacząć od identyfikacji modelu. W domowych warunkach wystarczą proste kroki.
- Sprawdzenie tabliczki znamionowej – na obudowie pompy (z boku lub na froncie) znajduje się tabliczka z nazwą producenta, typem (np. 25-40, 25-60, 32-80), mocą, napięciem, zakresem podnoszenia. Typ pomoże znaleźć instrukcję w internecie.
- Ocena pokrętła lub panelu – jeżeli jest proste pokrętło z trzema pozycjami, to najczęściej pompa stałoobrotowa starego typu. Jeśli wyświetlacz, przyciski, diody wskazujące różne tryby – to pompa elektroniczna.
- Sprawdzenie dokumentacji kotła – w kotłach gazowych wiszących pompa bywa ukryta w obudowie. Wtedy opis funkcji pompy jest w instrukcji kotła (często jako „pompa obiegowa CO” lub „pompa ładująca CWU”).
Informacja, czy pompa jest nowoczesna (wysokosprawna, elektroniczna), czy starsza, ma duży wpływ na dalsze działania. W pompach elektronicznych często jest tryb „Auto” lub „AutoAdapt”, który przy poprawnie zbilansowanej instalacji może znacząco ograniczyć zużycie prądu, ale wymaga prawidłowego uruchomienia.
Kluczowe parametry instalacji mające wpływ na ustawienia pompy
Pompa nie pracuje w próżni. Aby jej ustawienie miało sens, trzeba z grubsza zrozumieć, z jakim „oporem” instalacji się mierzy. Chodzi o to, czy ma do przepchnięcia niewielką, prostą instalację z kilkoma grzejnikami, czy rozległy system z rozdzielaczami, podłogówką i kilkoma kondygnacjami.
Podstawowe parametry, o których warto mieć pojęcie:
- Długość i średnice rur – im dłuższe odcinki i mniejsze średnice, tym większe opory przepływu, a więc większy wymagany słup podnoszenia pompy.
- Liczba i wielkość grzejników / pętli podłogówki – duża powierzchnia grzejników lub wiele pętli podłogowych wymaga odpowiedniego przepływu, by każdy element dostał swoją porcję wody.
- Wysokość budynku – w instalacjach zamkniętych statyczne podnoszenie (różnica wysokości między kotłem a najwyższym grzejnikiem) nie jest tak kluczowe jak kiedyś, ale przy wysokich budynkach wciąż ma znaczenie i wpływa na nastawy.
- Rodzaj źródła ciepła – kocioł stałopalny, gazowy kondensacyjny, pompa ciepła, kocioł elektryczny – każde źródło inaczej znosi zbyt mały lub zbyt duży przepływ.
Przydomowy przykład: w małym domu parterowym z prostą instalacją, 6–8 grzejnikami i niewielką odległością od kotła do najdalszego grzejnika, pompa często może pracować na najniższym biegu bez pogorszenia komfortu. W piętrowym domu z rozdzielaczami i mieszanymi obiegami (grzejniki + podłogówka) ustawienie jest już bardziej wrażliwe i wymaga subtelniejszej regulacji.
Jak odczytywać wykres (charakterystykę) pompy
Producenci pomp obiegowych podają charakterystyki pracy w postaci wykresów zależności wydajności (przepływu – Q) od wysokości podnoszenia (H). Choć może to wyglądać technicznie, w praktyce da się skorzystać z tego nawet bez zaawansowanej wiedzy inżynierskiej.
- Oś pozioma – przepływ (np. m³/h lub l/min). Im bardziej w prawo, tym większa ilość wody przepompowana w jednostce czasu.
- Oś pionowa – wysokość podnoszenia (m). To ciśnienie, jakie pompa może wytworzyć, by pokonać opory instalacji.
- Krzywe dla poszczególnych biegów – pompy wielobiegowe mają kilka krzywych, każda odpowiada innemu biegowi. Ustawiając bieg I, pracujesz na dolnej krzywej, bieg III – na górnej.
- Charakterystyka instalacji – w teorii można ją dorysować, w praktyce przyjmuje się, że im większy przepływ, tym szybciej rosną opory. Punkt pracy pompy to przecięcie jej charakterystyki z charakterystyką instalacji.
Jeżeli punkt pracy wypada przy dużym przepływie i niewielkim podnoszeniu, a instalacja nie wymaga takich wartości, oznacza to, że pompa pracuje z nadwyżką mocy, generując zbędny pobór energii i często hałas hydrauliczny. Odpowiednie obniżenie biegu lub trybu ciśnienia może przesunąć punkt pracy w bardziej ekonomiczny obszar.
Ustawienia pomp stałoobrotowych – jak ograniczyć mielenie prądu
Dobór biegu pompy w prostych instalacjach z grzejnikami
W starszych domach nadal pracują klasyczne pompy stałoobrotowe z trzema biegami. Choć ich sprawność jest niższa niż nowoczesnych pomp elektronicznych, rozsądne ustawienie prędkości pozwala znacząco ograniczyć niepotrzebny pobór prądu.
Sprawdzony, praktyczny sposób działań:
- Ustaw bieg na najniższym poziomie (I) – przy pełnym otwarciu wszystkich zaworów na grzejnikach.
- Nagrzej instalację – pozwól, aby kocioł pracował do momentu, aż wszystkie grzejniki osiągną temperaturę zasilania (w rozsądnym czasie, np. 30–60 minut w chłodniejszy dzień).
- Sprawdź temperaturę powrotu – poprzez dotyk rury powrotnej przy kotle. Powinna być wyraźnie niższa od zasilania, ale nie lodowata. Różnica rzędu kilkunastu stopni jest zwykle pożądana.
- Oceń komfort w pomieszczeniach – jeżeli najdalsze grzejniki są tylko letnie, a w pokoju chłodno, może być konieczne podniesienie biegu na II. Jeżeli jest ciepło w całym domu – zostaw bieg I.
Jeżeli po kilku dniach użytkowania w typowych warunkach zimowych instalacja „nie wyrabia” na biegu I, dopiero wtedy podnieś na bieg II. Bieg III zachowaj jako opcję awaryjną (bardzo niskie temperatury zewnętrzne, rozruch po dłuższym postoju, odpowietrzanie instalacji). Stała praca na najwyższym biegu w małej instalacji jest niemal zawsze marnowaniem energii.
Objawy zbyt wysokiego i zbyt niskiego biegu pompy
Przy ustawianiu prostych pomp stałoobrotowych pomocne jest rozpoznawanie typowych objawów niewłaściwych nastaw. Instalacja „mówi” dużo przez zachowanie grzejników, rury i dźwięki.
Sygnalizacja zbyt wysokiego biegu
- Głośne szumy w rurach – szczególnie przy zaworach termostatycznych, na rozdzielaczach lub przy samej pompie.
- Grzejniki gorące tylko u góry najbliżej kotła – zbyt szybki przepływ nie pozwala wodzie oddać ciepła, wraca za gorąca do kotła.
- Mała różnica temperatury między zasilaniem a powrotem – dotykowo obie rury są niemal jednakowo gorące.
- Wzrost zużycia gazu lub opału – kocioł szybciej osiąga wysoką temperaturę i częściej się wyłącza, pracując w krótkich cyklach (taktowanie).
Sygnalizacja zbyt niskiego biegu
- Najdalsze grzejniki niedogrzane – górna część grzejnika jest letnia lub chłodna, mimo że bliżej kotła jest ciepło.
- Bardzo duża różnica temperatury zasilanie/powrót – na powrocie rura jest dużo chłodniejsza niż na zasilaniu.
- Długi czas nagrzewania instalacji – od startu kotła do równomiernego nagrzania grzejników mija bardzo dużo czasu.
Zadaniem jest znaleźć złoty środek: bieg, przy którym wszystkie pomieszczenia osiągają żądaną temperaturę, kocioł pracuje stabilnie, a szumy hydrauliczne są minimalne. To właśnie w tym punkcie pompa przestaje „mielić prąd” i zaczyna pracować efektywnie.
Prosty sposób na równoważenie instalacji przy pompie stałoobrotowej
Nawet najlepiej dobrany bieg pompy nie pomoże, jeśli instalacja jest całkowicie rozregulowana. W wielu domach widać ten sam scenariusz: najbliższe grzejniki „grzeją jak wściekłe”, a te na końcu instalacji są ledwo letnie. Użytkownik reaguje – podnosi bieg pompy, co jeszcze pogarsza sytuację, bo większość wody i tak krąży przez grzejniki najbliżej kotła.
Prosty, domowy sposób równoważenia, bez profesjonalnych przyrządów:
- Otwórz wszystkie zawory grzejnikowe na maksimum.
- Ustaw pompę na najniższy bieg, który zapewnia ogólne dogrzanie domu.
- Znajdź grzejniki najbliżej źródła ciepła – zwykle to te w kotłowni, korytarzu obok, w łazience przy pionie. One najczęściej „zabierają” większość przepływu.
- Dław stopniowo zawory na grzejnikach najbliżej kotła – przy głowicy termostatycznej jest zwykle regulacja wstępna (pod plastikową nasadką lub na korpusie zaworu imbus/śrubokręt). Przekręć o 1–2 pozycje w kierunku ograniczenia przepływu, nie do końca.
- Odczekaj co najmniej kilkadziesiąt minut – instalacja musi się ustabilizować. Potem ponownie sprawdź temperatury grzejników: dążysz do sytuacji, w której wszystkie są wyraźnie ciepłe od góry do dołu, a niektóre mogą być tylko lekko cieplejsze.
- Powtarzaj korekty – jeśli któryś z końcowych grzejników wciąż jest wyraźnie słabszy, lekko bardziej przyduś jeszcze te najbliższe kotła. Rób to małymi krokami, z przerwą na ocenę efektu.
- Na końcu dopiero reguluj głowicami termostatycznymi – kiedy przepływy są zgrubnie wyrównane, wtedy zakręcanie/otwieranie głowic ma sens i nie rozwala całej hydrauliki.
- Stała prędkość (bieg I/II/III) – pompa zachowuje się podobnie jak klasyczna stałoobrotowa. Wydajność i wysokość podnoszenia są w przybliżeniu stałe niezależnie od tego, ile zaworów jest otwartych. Energooszczędne tylko w dużych, przewymiarowanych instalacjach przy niskich biegach.
- Stałe ciśnienie (constant pressure) – pompa stara się utrzymać zadane ciśnienie niezależnie od liczby otwartych obiegów. Gdy termostaty się zamykają, pompa zmniejsza obroty, ograniczając hałas i prąd. Przydatne w instalacjach z rozdzielaczami i dużą liczbą zaworów termostatycznych.
- Proporcjonalne ciśnienie (proportional pressure) – ciśnienie rośnie razem z przepływem. Kiedy zaworów otwartych jest mało, pompa sama się „uspokaja”, a przy większym zapotrzebowaniu zwiększa obroty. To zwykle najlepszy punkt wyjścia dla typowego domu jednorodzinnego.
- Tryb Auto / AutoAdapt – elektronika „uczy się” instalacji, zmieniając charakterystykę tak, by ograniczyć pobór mocy, a jednocześnie utrzymać komfort. Działa dobrze, jeśli instalacja jest w miarę zrównoważona i nie była sztucznie duszona zaworami przy pompie.
- Instalacja tylko z grzejnikami, większość z głowicami termostatycznymi
Najczęściej najlepiej zacząć od trybu proporcjonalnego ciśnienia. Pozwala to uniknąć gwałtownych wzrostów ciśnienia przy częściowo pozamykanych zaworach, dzięki czemu spadają szumy, a pompa nie „dusi się” na zdławionych odcinkach. - Rozbudowana instalacja z rozdzielaczami, podłogówka + grzejniki
Dobrą bazą jest stałe ciśnienie o możliwie niskiej nastawie lub tryb Auto, jeśli producent przewidział go z myślą o instalacjach mieszanych. Zbyt agresywne podnoszenie ciśnienia przy małym zapotrzebowaniu kończy się charakterystycznym „świszczeniem” na rozdzielaczu. - Prosta instalacja bez termostatów, ręczne zawory
Można rozważyć stałą prędkość na najniższym biegu albo tryb proporcjonalny z minimalną krzywą. Brak automatycznej regulacji przepływu po stronie grzejników sprawia, że i tak całość będzie w miarę stabilna. - Rozgrzej instalację przy średnich warunkach pogodowych – nie przy pierwszym lekkim chłodzie i nie podczas największych mrozów. Optymalnie przy temperaturze zewnętrznej w okolicach zera, gdy dom pracuje „w typowym trybie”.
- Ustaw tryb proporcjonalnego lub stałego ciśnienia na najniższą krzywą – większość pomp ma poziomy lub cyfry od 1 w górę; zacznij od 1.
- Otwórz głowice w ważnych pomieszczeniach na wartość docelową – np. 21°C w salonie, 20°C w sypialniach, 23°C w łazience. Pozostałe pomieszczenia też ustaw z grubsza zgodnie z oczekiwaniem.
- Obserwuj przez kilka godzin – czy każdy ważny pokój dochodzi do zadanej temperatury? Czy któryś grzejnik jest wyraźnie zbyt chłodny u góry mimo długiej pracy kotła? Czy są słyszalne szumy przy zaworach?
- Jeśli któryś z obiegów jest niedogrzany – podnieś krzywą lub tryb o jeden stopień – np. z krzywej 1 na 2. Po każdej zmianie znów daj instalacji 2–3 godziny na ustabilizowanie.
- Jeśli pomieszczenia są dogrzane, ale słychać szumy – spróbuj zejść o stopień niżej z ciśnieniem albo przełącz się z trybu stałego na proporcjonalny.
- Bardzo rozregulowana instalacja – gdy część grzejników jest dłubana, część zaworów źle ustawiona, a na końcach instalacji wciąż brakuje przepływu, elektronika często „podbija” wydajność, żeby zaspokoić najbardziej wymagające odcinki. Skutkiem jest praca z wysokim zużyciem prądu i hałasem w całym układzie.
- Dom, w którym ktoś ciągle „kręci” głowicami – gdy termostaty są wiecznie gwałtownie otwierane i zamykane, pompa dostaje sprzeczne sygnały, więc reaguje mocno i często. To przekłada się na większą liczbę zmian obrotów i zauważalne zwiększenie poboru mocy w szczytach.
- Sygnalizacja zbyt wysokiego przepływu – kocioł szybko dobija do zadanej temperatury zasilania, wyłącza się, po chwili znów startuje. Na wyjściu i powrocie rury są niemal równie gorące, a kocioł może mieć wysoką temperaturę spalin.
- Co robić – obniżyć bieg pompy (w kotłach z wbudowaną pompą – zmienić nastawę w menu serwisowym, o ile producent to dopuszcza) lub przejść na tryb proporcjonalny i ustawić niższą krzywą. Dodatkowo można minimalnie obniżyć temperaturę zasilania, by wymusić dłuższe, spokojniejsze cykle pracy.
- Bezpieczeństwo przede wszystkim – minimalny przepływ przez kocioł musi być zapewniony, szczególnie gdy jest układ mieszający (zawór 3D/4D) czy sprzęgło hydrauliczne. Zwykle praktycy zostawiają przynajmniej bieg II przy klasycznych pompach lub średnią krzywą przy elektronicznych.
- Oszczędności szuka się raczej w instalacji – poprzez poprawę izolacji rur, równoważenie obiegów i sterowanie temperaturą zasilania, niż przez agresywne obniżanie wydajności pompy.
- Zbyt mały przepływ – skutkuje błędami wysokiego ciśnienia, częstymi wyłączeniami sprężarki, a nawet jej uszkodzeniem. Wtedy oszczędność energii na pompie jest iluzoryczna, bo spada COP całego układu.
- Zbyt duży przepływ – lekko obniża różnicę temperatur, ale w większości przypadków bardziej szkodzi rachunkom za prąd pompy ciepła i pompy obiegowej niż samej instalacji. Optimum leży pośrodku: tyle, ile wymaga producent, z niewielkim zapasem.
- Efekt hydrauliczny – rosną straty ciśnienia na jednym zaworze i odcinku rury, pompa „walczy” z tym oporem, pobierając nieproporcjonalnie dużo prądu. Jednocześnie reszta instalacji jest praktycznie martwa.
- Objawy braku równoważenia – pierwsze grzejniki przy kotle są gorące od góry do dołu, ostatnie ledwo letnie, mimo że pompa chodzi na wysokim biegu. Termostaty przy źródle ciepła muszą być mocno przymknięte, żeby cokolwiek dotarło na koniec pętli.
- Prosty sposób na poprawę – przycięcie (dławienie) zasilania lub powrotu na „uprzywilejowanych” grzejnikach poprzez regulację na wkładkach lub zaworach powrotnych. Chodzi o to, by część przepływu „zmuszona” była popłynąć dalej w instalację, zamiast krążyć w najbliższym obiegu.
- Skutek dla pompy – im wyższa temperatura, tym większe różnice gęstości i większe naprężenia hydrauliczne przy wysokich obrotach. Do tego dochodzi więcej cykli załącz/wyłącz kotła, czyli częstsza zmiana warunków pracy pompy.
- Rozsądniejsza kolejność działań – najpierw dopracowanie przepływów (równoważenie, tryb pompy), dopiero później delikatne dostrojenie temperatury zasilania. W wielu domach po obniżeniu przepływu i uporządkowaniu hydrauliki można zejść z temperatury wody bez utraty komfortu.
- Typowy błąd układowy – pompa zasysa wodę głównie z krótkiej pętli między zaworem mieszającym a kotłem, zamiast „ciągnąć” przez grzejniki lub podłogówkę. Temperatura na kotle „skacze”, grzejniki bywają letnie, a mimo to pompa pracuje z dużą mocą.
- Co skontrolować – kierunki strzałek na korpusach zaworu i pompy, rzeczywisty kierunek przepływu, a także to, czy przepływ przez obieg grzewczy nie jest przypadkiem za bardzo zdławiony w porównaniu z krótkim obejściem.
- Objawy przewymiarowania – minimalna nastawa nadal daje szumy na zaworach, ΔT jest mała, a wyłączenie kilku grzejników sprawia, że pompa prawie „staje na ścianie”, bo wszystko płynie przez krótki odcinek.
- Jak ratować sytuację – użycie trybu proporcjonalnego, maksymalne ograniczenie krzywej, ewentualne dołożenie dławienia (zawór równoważący, przydławienie trójnika zasilającego). Jeśli to nie pomaga, czasem jedynym rozsądnym wyjściem jest wymiana na mniejszy model.
- Bardzo mała ΔT (2–3°C) przy wyraźnym dogrzaniu domu sugeruje za duży przepływ – pompa pcha wodę szybko, ale kocioł lub pompa ciepła nie oddają ciepła z pełną efektywnością.
- Umiarkowana ΔT (10–20°C) przy stabilnych temperaturach w pomieszczeniach zazwyczaj oznacza sensowny kompromis między wydajnością a zużyciem prądu przez pompę.
- Bardzo duża ΔT (powyżej 25–30°C) w połączeniu z niedogrzanymi pomieszczeniami może wskazywać na zbyt mały przepływ lub lokalne „wąskie gardła” w instalacji.
- Szum w okolicach samej pompy – nierzadko wynika z zassania powietrza lub kawitacji, co przy zbyt wysokim biegu i nieprawidłowym odpowietrzeniu układu dodatkowo obniża jej sprawność.
- Szum punktowy przy konkretnym grzejniku – zwykle efekt nadmiernego przepływu przez ten element; pomaga lekkie przydławienie zaworu grzejnikowego lub powrotnego.
- Prosty test weekendowy – jednego dnia pompa pracuje w „ulubionym” przez użytkownika trybie, drugiego dnia na obniżonej krzywej (przy takich samych nastawach temperatury w pomieszczeniach). Porównanie przyrostu zużycia energii elektrycznej daje pierwszą odpowiedź, ile procent oszczędności dała korekta.
- Sprawdzanie wskazań na bieżąco – zmiana trybu z maksymalnego ciśnienia na proporcjonalne zwykle natychmiast obniża moc pobieraną przez pompę. Jeżeli temperatura w domu pozostaje bez zmian, różnica w rachunkach pojawi się w skali sezonu.
- Tryb pompy – proporcjonalne ciśnienie, jedna z niższych krzywych (np. 1 lub 2 w typowej skali).
- Nastawy grzejników – głowice w pomieszczeniach referencyjnych ustawione stabilnie (bez codziennego „kręcenia”). Tam, gdzie rzadko się przebywa, zamiast całkowicie zakręcać głowice, lepiej ustawić niższą, ale stałą temperaturę.
- Obserwacja ΔT – dążyć do zauważalnej różnicy między zasilaniem a powrotem przy równomiernie ogrzanym domu; gdy różnica jest minimalna, obniżyć krzywą pompy i ewentualnie temperaturę zasilania.
- Pompa źródła ciepła – ustawiana według zaleceń producenta. Często pracuje w stałym ciśnieniu lub nawet ze stałą prędkością, żeby zapewnić minimalny przepływ przez wymiennik.
- Pompa obiegowa instalacji – warto ją traktować jako „głównego aktora” od strony komfortu. Tu tryb proporcjonalny lub stałe, ale możliwie niskie ciśnienie bywa optymalny, przy jednoczesnym równoważeniu przepływów między pętlami podłogówki i grzejnikami.
- Rotametry i zawory regulacyjne – wyrównanie przepływów w rozdzielaczu podłogówki bardzo często pozwala obniżyć krzywą pompy nawet o jeden–dwa stopnie bez utraty równomierności ogrzewania.
- Pompa kotłowa – powinna być traktowana jak element bezpieczeństwa. Najczęściej pracuje na stałym, dość wysokim ciśnieniu, tak by nawet przy częściowym zamknięciu zaworów mieszających zapewnić odpowiedni przepływ i ochronę powrotu kotła.
- Pompa instalacyjna – to tu można szukać oszczędności. Stałe lub proporcjonalne ciśnienie na niskiej krzywej, dobrane tak, by przy typowym poborze ciepła z bufora grzejniki były równomiernie gorące bez szumów.
- Strategia pracy – często efektywniejsze okazuje się ładowanie bufora wyższą temperaturą przy optymalnym przepływie (nie za dużym) i późniejsze jej „spokojne” rozładowywanie z niższą prędkością pompy instalacyjnej, zamiast nieustannego szybkiego mieszania wody w całym układzie.
- Co obserwować – czas pracy pojedynczego cyklu (od załączenia do wyłączenia) przy ustabilizowanej pogodzie. Długie, spokojne cykle są z reguły korzystne; krótkie i częste wskazują, że albo moc minimalna źródła jest za duża, albo przepływ/temperatura zasilania są ustawione niefortunnie.
- Jak reagować – zamiast dalszego obniżania biegu pompy, lepiej wówczas delikatnie zredukować temperaturę zasilania lub skorygować krzywą grzewczą. Pompa powinna jedynie „podawać” energię, a nie ją „dawkować z zaciągniętym ręcznym”.
- Nocne obniżenie ciśnienia – jeżeli automatyka na to pozwala, można zaprogramować niższy bieg lub krzywą pompy na godziny nocne. Spadek temperatury w domu o pół stopnia często jest niezauważalny, a hałas w rurach wyraźnie maleje.
- Ręczne „nocne” przełączenie – prostsza metoda: wieczorem, gdy większość pomieszczeń jest nagrzana, obniżyć bieg pompy o jeden stopień. Jeżeli rano temperatury nadal są akceptowalne, można przyjąć taki schemat jako codzienny rytuał.
- najdalsze grzejniki przestają grzać lub są tylko letnie,
- kocioł się przegrzewa lub szybko dobija do zadanej temperatury i gaśnie,
- zmniejszenie biegu pompy,
- zastosowanie regulatora czasowego lub pokojowego,
- modernizację pompy na model wysokosprawny.
- Pompa obiegowa nie wytwarza ciepła, ale decyduje o efektywnym rozprowadzeniu energii z kotła lub pompy ciepła – złe ustawienia powodują wysokie rachunki i niski komfort.
- Najczęstsze marnowanie prądu wynika ze zbyt wysokiej prędkości obrotowej, pracy na stałym ciśnieniu przy zamkniętych zaworach oraz braku współpracy z zaworami termostatycznymi.
- Niepotrzebna praca pompy w trybie ciągłym (gdy budynek nie potrzebuje ciepła) oraz przewymiarowanie pompy względem instalacji to typowe źródła „mielenia prądu bez efektu”.
- Rodzaj pompy (stare stałoobrotowe vs. nowoczesne elektroniczne) determinuje możliwości oszczędnej regulacji – pompy elektroniczne oferują tryby stałego/zmiennego ciśnienia i autoadaptacji.
- Podstawą prawidłowego ustawienia jest identyfikacja modelu pompy (tabliczka znamionowa, pokrętło, panel sterujący lub dokumentacja kotła) i zapoznanie się z jego trybami pracy.
- Dobór ustawień musi uwzględniać parametry instalacji: długość i średnice rur, liczbę oraz wielkość grzejników i pętli podłogówki, a także złożoność układu (np. rozdzielacze, kilka kondygnacji).
- Zanim wymieni się pompę na nową, warto zoptymalizować bieg/prędkość, tryb pracy i zbilansowanie instalacji, bo często pozwala to znacząco ograniczyć zużycie energii bez kosztownej modernizacji.
Dalsze kroki równoważenia grzejników
Po takim prostym wyważeniu często okazuje się, że pompa może pracować na niższym biegu bez strat komfortu. Woda zamiast krążyć w kółko przez dwa-trzy pierwsze grzejniki zaczyna docierać spokojnie do ostatnich, a pobór prądu spada.
Ustawianie pomp elektronicznych – jak wykorzystać tryby pracy
Nowoczesne pompy elektroniczne dają znacznie większe możliwości dostosowania do instalacji, ale jednocześnie łatwo ustawić je „na wyrost”. Domyślny tryb często jest dobrany pod bezproblemowy rozruch u każdego klienta, a nie oszczędność energii.
Najczęściej spotykane tryby pracy pomp elektronicznych
Na obudowie lub w instrukcji można zwykle znaleźć kilka charakterystycznych ustawień. W uproszczeniu działają one tak:
Jeżeli producent nie opisał trybów wprost, zwykle są one oznaczone ikonami: linia pozioma (stałe ciśnienie), linia ukośna (proporcjonalne), kilka poziomych kresek (stałe biegi), litera „A” (Auto).
Jak dobrać tryb pompy elektronicznej do konkretnej instalacji
W praktyce sprawdza się prosty podział według rodzaju instalacji i armatury.
Jeżeli pojawia się wrażenie, że pompa „przemiela wodę” (wysoka temperatura powrotu, brak wyraźnej różnicy między zasilaniem a powrotem, szumy na zaworach), zwykle oznacza to zbyt wysoką nastawę ciśnienia lub wybór nieodpowiedniego trybu.
Procedura „domowego” ustawienia pompy elektronicznej
Zamiast od razu ufać trybowi Auto, lepiej poświęcić chwilę na ręczne znalezienie sensownego punktu pracy. Można to zrobić etapami.
Po jednym–dwóch dniach takich korekt zazwyczaj można znaleźć nastawę, przy której pompa już nie „bije ciśnienia” bez potrzeby, a dom jest równomiernie ogrzany.
Pułapki trybu Auto / AutoAdapt
Automatyczne tryby kuszą, lecz nie zawsze działają idealnie. Problemy pojawiają się głównie w dwóch sytuacjach:
W takich przypadkach lepiej najpierw zrównoważyć przepływy (przynajmniej na oko), ustawić sensowną, ręczną krzywą ciśnienia i dopiero potem ewentualnie włączyć tryb Auto. Często okazuje się, że po takim przygotowaniu automatyka ustawia się już znacznie rozsądniej.
Współpraca pompy obiegowej z różnymi źródłami ciepła
Poza samą instalacją ogromne znaczenie ma to, z czym pompa pracuje. Kocioł stałopalny, kocioł gazowy kondensacyjny i pompa ciepła „lubią” różne przepływy i temperatury. Nie uwzględniając tego, łatwo zmusić pompę do niepotrzebnego mielenia wody i prądu.
Pompa przy kotle gazowym kondensacyjnym
Kotły kondensacyjne najbardziej efektywnie pracują przy dużej różnicy temperatur między zasilaniem a powrotem (ΔT rzędu 15–20°C). Zbyt szybki przepływ przez wymiennik zmniejsza tę różnicę, ogranicza kondensację i podnosi zużycie gazu.
Jeżeli po takich modyfikacjach wciąż występuje taktowanie, często problemem jest nadmierna moc minimalna kotła w stosunku do zapotrzebowania budynku, ale właściwe ustawienie pompy przynajmniej nie pogarsza sytuacji.
Pompa przy kotle stałopalnym
Przy kotłach na węgiel, drewno czy pellet zbyt mały przepływ może powodować lokalne przegrzewy kotła, a w skrajnym przypadku zagotowanie wody. Dlatego tutaj nadmierne „dławienie” pompy dla oszczędności prądu bywa ryzykowne.
W instalacjach z buforem ciepła pompę między kotłem a buforem traktuje się jak element bezpieczeństwa – tu nie ma miejsca na nadmierne kombinowanie, bo jej zadaniem jest „zebranie” mocy z kotła i bezpieczne odprowadzenie do zasobnika.

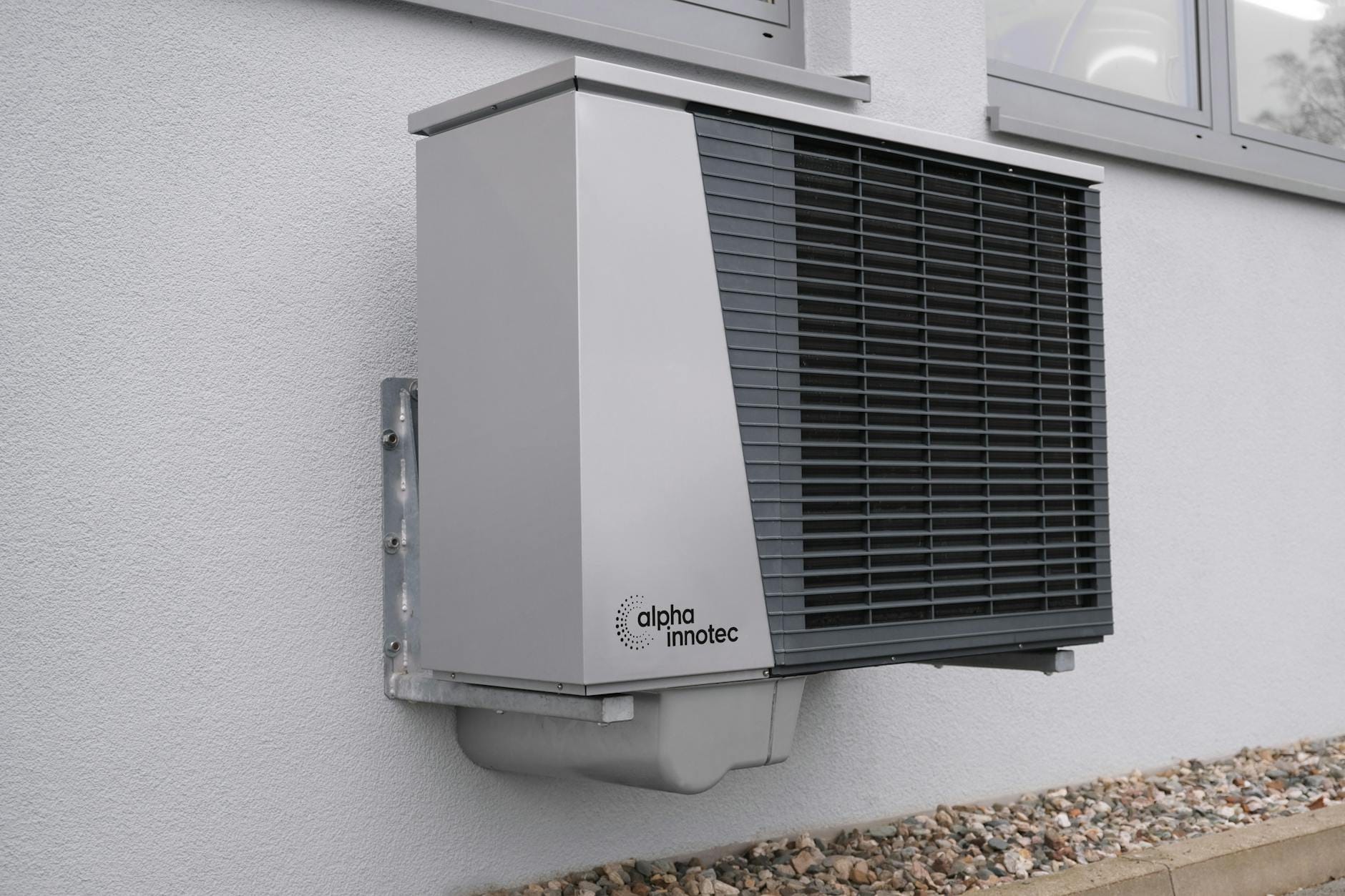

Pompa ciepła a pompa obiegowa
W układach z pompą ciepła przepływ ma bezpośredni wpływ na jej sprawność i żywotność sprężarki. Zazwyczaj producenci wymagają utrzymania konkretnego przepływu minimalnego przez wymiennik jednostki wewnętrznej.
W praktyce przepływ ustawia się często za pomocą rotametrów na rozdzielaczu podłogówki lub zaworu równoważącego, a pompa elektroniczna pracuje w trybie stałego ciśnienia dobranego do wymagań pompy ciepła. Warto wtedy wykorzystać wbudowany pomiar mocy pobieranej przez pompę obiegową – wiele modeli pokazuje ją na wyświetlaczu – i sprawdzić, jak zamiana trybu z „maksymalnego” na dopasowany wpływa na zużycie.
Typowe błędy powodujące „mielenie prądu” przez pompę
Nawet przy teoretycznie dobrze dobranej pompie kilka nawyków użytkowników sprawia, że instalacja zużywa znacznie więcej energii, niż powinna.
Zamykanie większości grzejników i zostawianie jednego „na full”
Spotykany scenariusz: ktoś podkręca jeden grzejnik w salonie na maksimum, a w sypialniach i pokojach rzadko używanych zawory są prawie cały czas zakręcone. Pompa w tym czasie tłoczy wodę przez bardzo mały fragment instalacji, generując duże prędkości przepływu i hałas.
Ignorowanie równoważenia instalacji
Wielu użytkowników oczekuje, że sama zmiana ustawień pompy „załatwi” problem niedogrzanych pomieszczeń. Jeśli instalacja jest rozjechana hydraulicznie, nawet najdroższa pompa z AutoAdapt będzie tylko szybciej mielić wodę.
Takie ręczne równoważenie nie wymaga specjalistycznych przyrządów. W praktyce robi się to etapowo: minimalnie przykręca się zawory na pierwszych grzejnikach, obserwując, czy ostatnie zaczynają grzać równiej, a pompa przestaje pracować pod skrajnym obciążeniem. Zazwyczaj po kilku korektach okazuje się, że można zejść z biegu pompy o poziom niżej bez utraty komfortu.
Przegrzewanie zasilania zamiast korekty przepływu
Częsta reakcja na niedogrzany pokój brzmi: „podnieś temperaturę na kotle”. To krótkotrwała proteza, która często kończy się tym, że pompa tłoczy bardzo gorącą wodę w szybkim obiegu, a realny komfort niewiele się poprawia.
Stosowanie zaworu mieszającego bez korekty pracy pompy
Dodanie zaworu 3- lub 4-drogowego (np. przy kotle stałopalnym lub w hybrydzie z podłogówką) zmienia charakter instalacji. Jeżeli pompa zostaje w tym samym miejscu i w tej samej konfiguracji, bardzo łatwo o „mielenie” wody na krótkim obiegu.
W wielu takich przypadkach pomaga zmiana trybu pompy na proporcjonalny, obniżenie jej krzywej oraz lekkie „otwarcie” strony instalacji (np. korekta nastaw zaworu mieszającego i zaworów grzejnikowych), tak by większa część strumienia faktycznie przepływała przez odbiorniki.
Dobór zbyt dużej pompy „na wszelki wypadek”
Na rynku wciąż pokutuje przekonanie, że lepiej kupić pompę „mocniejszą, bo będzie zapas”. W efekcie w małej instalacji ląduje jednostka przewidziana do znacznie większych przepływów, która nawet na najniższej krzywej pracuje na granicy potrzeby.
Jak po objawach ocenić, czy pompa „mieli prąd”
Nie każdy ma przepływomierze, ciepłomierze czy loggery danych. W większości domów diagnoza opiera się na obserwacji kilku prostych sygnałów. Kilka wieczorów świadomej obserwacji instalacji potrafi powiedzieć więcej niż przypadkowe przeklikanie menu pompy.
Różnica temperatur między zasilaniem a powrotem
Nawet tanim termometrem „na rurę” można ocenić, czy objętościowy przepływ nie jest przypadkiem za duży. Nie chodzi o dokładność do jednego stopnia, lecz o rząd wielkości.
W praktyce najlepiej obserwować ΔT w okresach przejściowych, gdy system pracuje ciągle, ale nie na skrajnym obciążeniu. Zimą przy bardzo niskich temperaturach naturalnie będzie ona większa, a w lekką jesień – mniejsza.
Szumy, świsty i „strzelanie” w instalacji
Uszy są często lepszym narzędziem diagnostycznym niż najprostsze mierniki. Jeżeli przy zamykaniu głowic słychać świsty, a przy maksymalnych obrotach pompy zawory zaczynają „gwizdać”, przepływy są zbyt duże jak na geometrię instalacji.
Jeżeli po obniżeniu biegu pompy hałas ustępuje, a temperatura w pomieszczeniach się nie pogarsza, oznacza to, że dotychczasowa nastawa była ponad realne potrzeby.
Analiza pracy licznika energii i wskazań pompy
Nowoczesne pompy elektroniczne pokazują na wyświetlaczu aktualny pobór mocy i przybliżony przepływ. W połączeniu z obserwacją licznika kWh można łatwo wychwycić, czy zmiana nastaw ma realny efekt.
Praktyczne scenariusze ustawień w typowych instalacjach
Każdy dom jest inny, ale da się wyróżnić kilka powtarzalnych konfiguracji, w których ustawienie pompy często wygląda podobnie. Traktuj je jako punkt startowy, a nie sztywną receptę.
Dom z samymi grzejnikami, kocioł gazowy, jedna pompa elektroniczna
Zestaw bardzo częsty w domach modernizowanych. Grzejniki z głowicami termostatycznymi, brak podłogówki, kocioł kondensacyjny.
Instalacja mieszana: podłogówka + grzejniki ze sprzęgłem hydraulicznym
Tu zwykle pracują dwie pompy: jedna po stronie źródła ciepła (kocioł, pompa ciepła), druga po stronie obiegów grzewczych za sprzęgłem lub rozdzielaczem.
Kocioł stałopalny, bufor ciepła i obieg grzejnikowy
Takie układy mają zwykle minimum dwie pompy: jedna kotłowa (kocioł–bufor), druga po stronie instalacji (bufor–grzejniki/podłogówka).
Ustawienia pompy a komfort domowników
Oszczędność energii nie może oznaczać gorszego samopoczucia mieszkańców. Kilka pozornie drobnych decyzji przy konfiguracji pompy może albo wygładzić działanie instalacji, albo uczynić ją nerwową.
Stabilność temperatury vs. częstotliwość załączeń źródła
Zbyt agresywne obniżenie wydajności pompy potrafi wymusić częstsze cykle włącz/wyłącz kotła lub pompy ciepła. Temperatura w pomieszczeniu może pozostać poprawna, ale wahania na zasilaniu będą większe, a źródło ciepła dostanie „w kość”.
Hałas nocny i praca w trybie dziennym
W starych domach z cienkimi ścianami i metalowymi pionami szum instalacji w nocy potrafi być mocno odczuwalny. Tu pompa ma duży wpływ na komfort akustyczny.
Najczęściej zadawane pytania (FAQ)
Jak ustawić pompę obiegową, żeby nie zużywała niepotrzebnie prądu?
Aby ograniczyć zużycie prądu, pompa musi być dopasowana do realnych potrzeb instalacji. W praktyce oznacza to pracę na możliwie najniższym biegu (dla pomp starego typu), przy którym wszystkie grzejniki grzeją równomiernie, bez szumów w instalacji.
W pompach elektronicznych warto korzystać z trybów zmiennego lub stałego ciśnienia, a jeśli instalacja jest dobrze zrównoważona – z trybu autoadaptacyjnego (np. Auto/AutoAdapt). Kluczowe jest też wyłączenie zbędnej pracy ciągłej – pompa powinna pracować głównie wtedy, gdy źródło ciepła faktycznie ogrzewa instalację.
Jaki bieg pompy obiegowej wybrać – 1, 2 czy 3?
W małych, prostych instalacjach (kilka grzejników, jeden poziom budynku) zazwyczaj wystarcza bieg 1. Jeżeli na najniższym biegu część grzejników nie dogrzewa, można przejść na bieg 2 i sprawdzić efekt po kilku godzinach pracy. Biegu 3 lepiej używać tylko w rozbudowanych instalacjach o dużych oporach przepływu.
Zbyt wysoki bieg powoduje niepotrzebny pobór mocy, szumy w instalacji i przegrzewanie najbliższych grzejników. Optymalny bieg to najniższe ustawienie, przy którym w każdym pomieszczeniu osiągasz wymaganą temperaturę bez hałasu w rurach.
Jak rozpoznać, czy pompa obiegowa jest dobrze ustawiona?
O prawidłowym ustawieniu świadczy równomierne grzanie wszystkich grzejników lub pętli podłogówki, brak szumów i gwizdów w rurach oraz stabilna temperatura w pomieszczeniach. Kocioł lub pompa ciepła nie powinna się nadmiernie „taktować” (często włączać i wyłączać), a powrót z instalacji nie może być lodowaty przy pracującej pompie.
Jeśli po zmniejszeniu biegu pompy:
to znaczy, że ustawienie jest zbyt niskie i trzeba je skorygować w górę lub poprawić zrównoważenie instalacji (nastawy na zaworach, kryzowanie).
Jak sprawdzić, jaką mam pompę obiegową – starą czy elektroniczną?
Najprościej spojrzeć na obudowę pompy. Jeżeli ma jedynie pokrętło z oznaczeniami I–II–III, bez wyświetlacza i przycisków, to najpewniej klasyczna pompa stałoobrotowa starego typu. Pompy elektroniczne (wysokosprawne) mają zazwyczaj mały wyświetlacz, diody LED i kilka trybów pracy opisanych symbolami lub skrótami.
Dodatkowe informacje znajdziesz na tabliczce znamionowej (np. typ 25-40, 25-60) oraz w dokumentacji kotła – w kotłach wiszących pompa bywa ukryta wewnątrz i opisana jako „pompa obiegowa CO” lub „pompa ładująca CWU”. Po odczytaniu modelu warto pobrać instrukcję z internetu i sprawdzić dostępne tryby pracy.
Czy pompę obiegową można wyłączać na noc, żeby oszczędzić prąd?
Wyłączanie pompy na noc ma sens tylko wtedy, gdy instalacja i automatyka są do tego przystosowane (np. kocioł gazowy z regulatorem pokojowym, który steruje także pompą). W nowoczesnych kotłach i pompach ciepła pracą pompy zwykle steruje elektronika, włączając ją tylko wtedy, gdy jest potrzebna – ręczne wyłączanie może zakłócić pracę systemu.
Jeżeli masz prosty kocioł stałopalny bez automatyki, nie wyłączaj pompy przy pracującym kotle – grozi to przegrzaniem instalacji. Oszczędności lepiej szukać poprzez:
Skąd wiedzieć, że pompa obiegowa jest za duża (przewymiarowana) do instalacji?
Typowe objawy przewymiarowanej pompy to głośne szumy w instalacji, gwałtowne nagrzewanie najbliższych grzejników przy jednoczesnym niedogrzaniu najdalszych oraz konieczność ciągłej pracy na najniższym możliwym biegu. Pompa pobiera wtedy więcej mocy, niż faktycznie potrzeba do pokonania oporów instalacji.
Warto porównać typ pompy (np. 25-60, 32-80) z wielkością domu, długością rur i liczbą grzejników. W małym domu parterowym z kilkoma grzejnikami zazwyczaj wystarcza mniejszy model (np. 25-40). Jeśli masz wątpliwości, dobrze jest skonsultować się z instalatorem lub sprawdzić wykresy charakterystyk pompy z danymi katalogowymi instalacji.
