Błędy przy wymianie falownika fotowoltaicznego: na co uważać przy doborze nowego inwertera?

Wymiana falownika nie polega na kupieniu urządzenia o tej samej mocy

Falownik przestał działać, serwis potwierdził usterkę albo urządzenie jest już po gwarancji i coraz częściej zgłasza błędy. W takiej sytuacji łatwo przyjąć prosty tok myślenia: stary inwerter miał 5 kW, więc nowy także powinien mieć 5 kW. To jeden z częstszych błędów przy wymianie falownika fotowoltaicznego.

Inwerter nie jest wyłącznie „pudełkiem o określonej mocy”. Pełni rolę tłumacza między prądem stałym produkowanym przez panele a prądem przemiennym używanym w domu i oddawanym do sieci. Musi jednocześnie prawidłowo współpracować z modułami PV, przewodami DC, rozdzielnicą, zabezpieczeniami, licznikiem energii oraz wymaganiami operatora sieci.

Dlatego ta sama moc znamionowa starego i nowego falownika nie gwarantuje poprawnej pracy instalacji. Dwa urządzenia o mocy 5 kW mogą mieć zupełnie inne napięcie startowe, inny zakres napięcia MPPT, różną liczbę niezależnych trackerów, odmienne limity prądowe wejść DC czy inne wymagania dotyczące zabezpieczeń po stronie AC.

Od jakich danych zacząć dobór nowego inwertera?

Przed porównaniem ofert trzeba zebrać parametry istniejącej instalacji. Najlepiej nie opierać się wyłącznie na fakturze sprzed kilku lat ani na informacji, że „instalacja ma około 6 kW”. Potrzebne są dane techniczne, które pozwalają sprawdzić rzeczywistą kompatybilność paneli z falownikiem. ^[3]

• liczba modułów i ich moc jednostkowa,
• model paneli oraz karta katalogowa producenta,
• liczba stringów, czyli łańcuchów paneli połączonych szeregowo,
• liczba paneli w każdym stringu,
• kierunki świata i kąty nachylenia połaci,
• informacja o okresowym zacienieniu przez komin, drzewa, lukarnę lub sąsiedni budynek,
• model dotychczasowego falownika i jego schemat podłączenia,
• rodzaj przyłącza: jedno- lub trójfazowe,
• parametry oraz układ zabezpieczeń DC i AC,
• informacja o optymalizatorach mocy, mikroinwerterach, magazynie energii lub systemie zarządzania energią.

Przydatne bywają: projekt instalacji, protokół uruchomienia, zdjęcia etykiet na panelach i falowniku, dokumentacja odbiorowa oraz schemat rozdzielnicy. Jeżeli dokumentów brakuje, nie należy zgadywać konfiguracji. Trzeba sprawdzić ją pomiarowo i wizualnie przez osobę posiadającą odpowiednie uprawnienia.

Podobna moc, inne godziny produkcji

Dobrym przykładem jest instalacja z krótkimi stringami, na przykład na dachu o niewielkiej powierzchni. Stary inwerter mógł uruchamiać się przy napięciu 120 V, natomiast nowy model o podobnej mocy wymaga do startu 180 V. W słoneczny dzień różnica może wydawać się niewielka, lecz przy słabszym świetle porannym i wieczornym falownik o wyższym napięciu startowym będzie później rozpoczynał produkcję i wcześniej ją kończył.

Inny problem dotyczy liczby wejść MPPT. Dotychczasowy falownik mógł mieć dwa niezależne trackery dla paneli na wschodzie i zachodzie. Zakup tańszego modelu z jednym MPPT może spowodować, że dwie połacie zaczną wzajemnie pogarszać swoje warunki pracy. Instalacja nadal będzie działała, ale jej uzysk energii może być niższy niż przed awarią. ^[4]

Najczęstsze pułapki przy szybkiej wymianie

Pośpiech jest zrozumiały, ponieważ niesprawny falownik oznacza brak bieżącej produkcji energii. Mimo to zakup bez analizy parametrów potrafi wygenerować koszt większy niż kilka dni oczekiwania na prawidłowo dobrane urządzenie. Problemy zwykle wynikają z niedopasowania mocy, napięcia i prądu po stronie DC, układu MPPT, rodzaju sieci, zabezpieczeń, komunikacji z monitoringiem albo formalności wobec operatora systemu dystrybucyjnego.

Bezpieczny dobór nowego inwertera polega na dopasowaniu go do całego układu, a nie do jednego numeru odczytanego ze starego urządzenia.

1. Nie dobieraj falownika wyłącznie według mocy instalacji

Moc modułów DC a moc wyjściowa falownika AC

Moc paneli fotowoltaicznych podaje się zwykle w kWp, czyli kilowatach mocy szczytowej po stronie DC. Falownik ma natomiast moc wyjściową wyrażoną w kW po stronie AC. Te wartości nie muszą być takie same i w dobrze zaprojektowanej instalacji często celowo się różnią.

Panele osiągają swoją moc katalogową w laboratoryjnych warunkach pomiarowych. Na dachu ich temperatura jest zwykle wyższa, kąt padania promieni słonecznych zmienia się w ciągu dnia, a część światła może rozpraszać się przez chmury. Z tego powodu generator PV przez większość roku pracuje poniżej wartości zapisanej na tabliczkach modułów.

Niewielkie przewymiarowanie mocy paneli względem falownika może być uzasadnione. Przykładowo instalacja z modułami o łącznej mocy 6,5 kWp może prawidłowo współpracować z falownikiem 5 kW, o ile pozwalają na to parametry producenta urządzenia oraz warunki projektowe. W pełnym słońcu falownik może okresowo ograniczać szczytową moc, co określa się jako clipping, ale w godzinach o słabszym nasłonecznieniu pracuje bliżej swojego optymalnego zakresu.

Nie oznacza to jednak, że każdy falownik można dowolnie „zmniejszać”. Zbyt mały inwerter będzie często ograniczał produkcję, zwłaszcza gdy moduły są ustawione na południe, mają korzystny kąt nachylenia i nie są zacienione. Z kolei przewymiarowany falownik może być droższy, a przy niskiej produkcji nie wykorzysta swojego potencjału.

Dlaczego sama suma mocy z faktury nie wystarcza?

Instalacja o mocy 8 kWp na dwóch połaciach wschód-zachód zachowuje się inaczej niż instalacja o tej samej mocy skierowana wyłącznie na południe. W pierwszym przypadku produkcja rozkłada się szerzej w ciągu dnia, a najwyższy szczyt mocy może być niższy. W drugim przypadku większa część energii pojawia się w krótkim okresie około południa.

Przy doborze falownika trzeba uwzględnić między innymi:

• orientację i nachylenie paneli,
• różnice między połaciami dachowymi,
• zacienienie stałe i okresowe,
• lokalny klimat oraz temperaturę pracy modułów,
• możliwość późniejszej rozbudowy instalacji,
• maksymalny dopuszczalny stosunek mocy DC do AC wskazany przez producenta inwertera.

Błędem jest także kupowanie większego falownika „na zapas”, jeśli nie ma realnego planu rozbudowy paneli. Większa moc AC nie rozwiąże problemu ograniczonej powierzchni dachu ani nie poprawi pracy źle skonfigurowanych stringów. Jeżeli rozbudowa jest planowana, należy od razu zweryfikować, czy przyszłe moduły będą mogły zostać dołączone bez mieszania paneli o niepasujących parametrach.

Jedna czy trzy fazy przy wymianie inwertera?

Wymiana inwertera jednofazowego na trójfazowy albo odwrotnie nie jest wyłącznie decyzją zakupową. Taka zmiana wpływa na sposób podłączenia urządzenia, układ rozdzielnicy, dobór zabezpieczeń oraz często na formalności związane z mikroinstalacją.

Falownik trójfazowy rozdziela oddawaną moc na trzy fazy. Bywa naturalnym wyborem w budynkach z przyłączem trójfazowym i większym generatorem PV, ale nie należy automatycznie zakładać, że zawsze będzie lepszy. W małej instalacji wymiana może wymagać dodatkowych prac instalacyjnych, które nie są potrzebne przy zachowaniu dotychczasowego typu urządzenia.

Falownik jednofazowy może z kolei obciążać tylko jedną fazę. Znaczenie ma tu zarówno moc generatora, jak i zasady obowiązujące u konkretnego operatora systemu dystrybucyjnego. Trzeba sprawdzić wymagania dla danego punktu poboru energii, warunki przyłączenia i sposób rozliczania energii. Nie należy zakładać, że reguły sprzed kilku lat nadal są identyczne.

2. Sprawdź napięcie i prąd stringów, zanim porównasz oferty

Parametry, które muszą się mieścić w zakresie pracy inwertera

Najważniejsza część oceny kompatybilności paneli z falownikiem dotyczy napięcia i prądu po stronie DC. Parametry te nie są dodatkiem do analizy mocy. To one decydują, czy falownik uruchomi się prawidłowo, znajdzie optymalny punkt pracy modułów i nie zostanie przeciążony.

Każdy panel ma między innymi napięcie obwodu otwartego Voc, napięcie w punkcie mocy maksymalnej Vmp, prąd zwarciowy Isc oraz prąd w punkcie mocy maksymalnej Imp. W połączeniu szeregowym napięcia paneli się sumują, natomiast prąd pozostaje zbliżony do prądu pojedynczego modułu. Przy połączeniu równoległym sytuacja jest odwrotna: rośnie prąd.

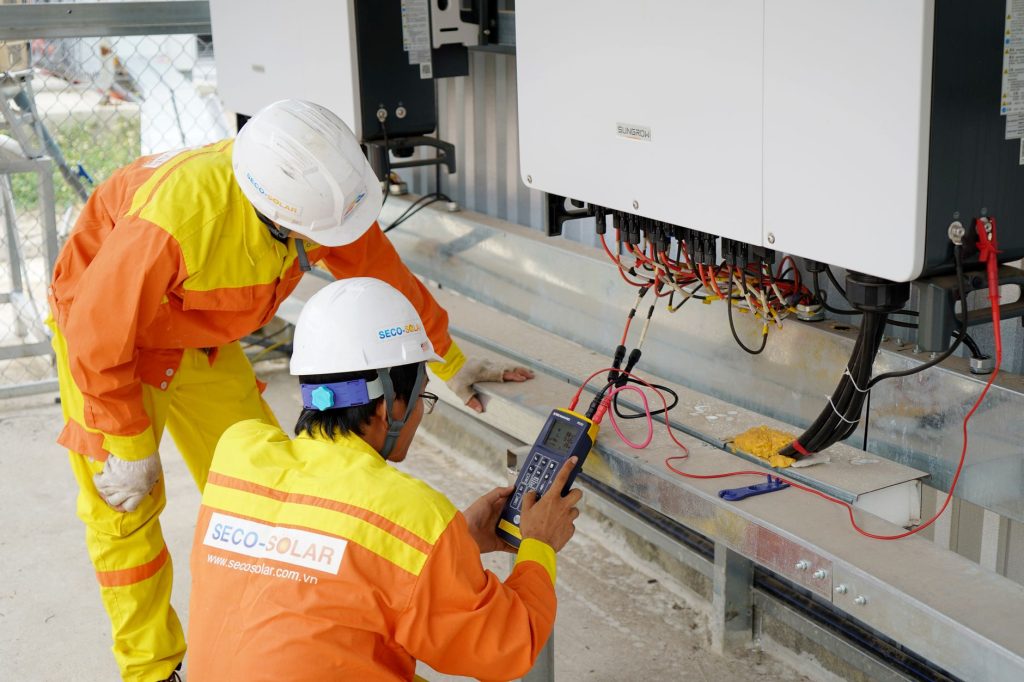

Napięcie obwodu otwartego stringu nie może przekroczyć maksymalnego napięcia DC falownika. Szczególne znaczenie ma tu mróz. Gdy temperatura modułów spada, napięcie Voc rośnie. String, który latem wydaje się bezpieczny, zimą może zbliżyć się do granicy dopuszczalnej przez urządzenie. ^[1]

Do obliczeń nie wystarczy zwykłe pomnożenie wartości Voc przez liczbę paneli. Należy uwzględnić temperaturowy współczynnik napięcia podany w karcie katalogowej modułu oraz projektową temperaturę minimalną dla lokalizacji instalacji. To zadanie dla osoby potrafiącej prawidłowo interpretować dokumentację elektryczną.

Zakres MPPT i napięcie startowe to nie to samo

MPPT to układ śledzenia punktu maksymalnej mocy. Falownik stale dostosowuje warunki pracy wejścia DC tak, aby panele w danych warunkach dawały możliwie najwięcej energii. Każdy inwerter ma określony zakres napięcia MPPT, na przykład od kilkuset woltów do określonej wartości maksymalnej.

String powinien pracować w tym zakresie nie tylko w idealne południe, ale także przy zmiennym nasłonecznieniu i temperaturze. Jeżeli napięcie robocze jest zbyt niskie, falownik może działać niestabilnie, nie osiągać pełnej mocy albo w ogóle nie podejmować pracy w części dnia.

Napięcie startowe to osobny parametr. Informuje, przy jakim napięciu falownik rozpocznie proces uruchamiania. Dolna granica MPPT może być niższa niż napięcie wymagane do startu. Z tego powodu model o szerokim zakresie MPPT nie zawsze będzie równie dobry dla krótkiego stringu jak urządzenie z niższym napięciem rozruchowym.

3. Dopasuj liczbę i rolę wejść MPPT do układu dachu

Jeden tracker obsługuje stringi pracujące w podobnych warunkach

Niezależne wejścia MPPT nie są wyłącznie pozycją w specyfikacji technicznej. Każdy tracker wyszukuje osobno punkt pracy dla podłączonego do niego stringu lub grupy stringów. Dlatego do jednego MPPT należy kierować moduły, które mają możliwie zbliżoną orientację, kąt nachylenia, typ oraz warunki nasłonecznienia.

Jeżeli dwa stringi są połączone do tego samego trackera, falownik musi znaleźć kompromisowy punkt pracy dla całej grupy. Gdy jeden string jest wyraźnie słabszy, na przykład przez cień od komina lub inną orientację połaci, może ograniczać wykorzystanie potencjału pozostałych modułów.

Przykład: na jednym dachu znajdują się dwa stringi: pierwszy na połaci południowej, drugi na połaci południowo-zachodniej. Rano i wczesnym popołudniem ich warunki pracy nie będą identyczne. Jeśli nowy falownik ma dwa niezależne MPPT, rozsądnym rozwiązaniem jest przypisanie każdego stringu do osobnego wejścia. Pozwala to urządzeniu osobno optymalizować pracę obu części generatora.

Praktyczny sens jest prosty: większa liczba MPPT nie zawsze oznacza konieczność zakupu droższego modelu, ale zbyt mała liczba trackerów może pogorszyć działanie instalacji, która wcześniej była poprawnie rozdzielona.

Nie myl liczby złączy DC z liczbą niezależnych MPPT

W ofertach można spotkać falowniki opisane jako wyposażone w dwa, trzy lub cztery wejścia DC. Nie oznacza to automatycznie, że każde z nich ma osobny układ śledzenia mocy. Często dwa fizyczne komplety złączy są przypisane do jednego MPPT i służą do łatwiejszego podłączenia dwóch równoległych stringów.

Przed zakupem warto odczytać z karty katalogowej trzy informacje:

• liczbę niezależnych trackerów MPPT,
• liczbę stringów dopuszczalnych na każdy tracker,
• maksymalny prąd wejściowy przypadający na MPPT oraz na pojedynczy string.

Przykład: falownik ma cztery pary złączy DC, ale tylko dwa trackery MPPT. Może to oznaczać konfigurację po dwa stringi na każdy tracker, a nie cztery całkowicie niezależne pola modułów. Jeżeli dach ma cztery części pracujące w różnych warunkach, taki model może nie zapewnić oczekiwanej elastyczności.

To szczególnie ważne przy wymianie starszych urządzeń. Instalator powinien ustalić, jak faktycznie są prowadzone przewody od paneli, ile stringów istnieje i które z nich były wcześniej przypisane do konkretnych wejść. Sam widok kilku przewodów w pobliżu falownika nie jest jeszcze potwierdzeniem ich funkcji.

Zacienienie wymaga oddzielnej oceny, nie tylko dodatkowego MPPT

Okresowy cień od drzewa, komina, lukarny czy sąsiedniego budynku może powodować, że część modułów zachowuje się inaczej niż reszta stringu. Dodatkowy tracker MPPT pomaga wtedy tylko wtedy, gdy zacienione moduły tworzą osobny, logicznie wydzielony string lub grupę stringów.

Nie rozwiąże natomiast problemu sytuacja, w której kilka zacienianych modułów znajduje się pośrodku długiego stringu razem z panelami pracującymi w pełnym słońcu. W takim przypadku trzeba sprawdzić istniejący projekt, zastosowane diody obejściowe, ewentualne optymalizatory mocy oraz to, czy przebudowa połączeń jest technicznie i ekonomicznie uzasadniona.

Przykład: cień przesuwa się rano wyłącznie po dolnym rzędzie paneli. Jeśli dolny rząd stanowi osobny string, można rozważyć podłączenie go do oddzielnego MPPT. Jeśli moduły z obu rzędów są wymieszane w jednym łańcuchu, sama wymiana falownika na model z większą liczbą trackerów nie przyniesie automatycznie poprawy.

Praktyczna zasada brzmi: najpierw należy rozpoznać schemat połączeń i źródło strat, a dopiero później wybierać funkcje nowego inwertera.

Uważaj na mieszanie różnych modułów i rozbudowę „przy okazji”

Awaria falownika bywa momentem, w którym właściciel instalacji chce od razu dołożyć kilka paneli. Taka rozbudowa wymaga jednak osobnej analizy. Moduły o innej mocy, liczbie ogniw, charakterystyce elektrycznej lub stopniu zużycia nie powinny być przypadkowo łączone w tym samym stringu z istniejącymi panelami.

Bezpieczniej jest stworzyć dla nowych modułów osobny string i podłączyć go do niezależnego MPPT, o ile napięcie, prąd oraz konstrukcja dachu na to pozwalają. Jeżeli nowy falownik nie ma wolnego trackera, rozbudowa może wymagać innego modelu urządzenia albo zastosowania odrębnego rozwiązania projektowego.

Wskazówka dla inwestora: poproś wykonawcę o prosty schemat pokazujący, który string trafia do którego MPPT. Taki dokument ułatwi nie tylko wymianę falownika, lecz także późniejszą diagnostykę usterek i ewentualną rozbudowę systemu.

4. Nie ignoruj zgodności z siecią, rozdzielnicą i zabezpieczeniami AC

Nowy falownik musi spełniać aktualne wymagania operatora sieci

Falownik współpracujący z siecią elektroenergetyczną musi mieć wymagane deklaracje zgodności i funkcje ochronne akceptowane przez właściwego operatora systemu dystrybucyjnego. Dotyczy to między innymi kontroli parametrów sieci oraz automatycznego odłączenia urządzenia w sytuacji, gdy napięcie lub częstotliwość wyjdą poza dopuszczalny zakres.

Starszy inwerter mógł zostać przyłączony według zasad obowiązujących kilka lat temu. Przy wymianie nie należy zakładać, że każdy dostępny model da się podłączyć bez zgłoszenia lub aktualizacji dokumentacji. Wymagania zależą od operatora, typu przyłącza, mocy instalacji i zakresu zmian.

Praktyczny krok: przed zamówieniem urządzenia sprawdź u operatora lub u wykonawcy, czy wymiana będzie traktowana jako zwykła wymiana uszkodzonego elementu, czy jako zmiana wymagająca zgłoszenia. Warto także zachować kartę katalogową, certyfikaty i protokół uruchomienia nowego falownika.

Dobór zabezpieczeń nie może opierać się na tym, co zostało po starym urządzeniu

Zabezpieczenia po stronie AC dobiera się do parametrów nowego falownika, przekroju przewodów, sposobu ułożenia kabla, rodzaju sieci oraz istniejącej rozdzielnicy. To, że poprzedni inwerter działał z określonym wyłącznikiem nadprądowym, nie oznacza jeszcze, że identyczne zabezpieczenie będzie właściwe po wymianie.

Znaczenie mogą mieć między innymi:

• maksymalny prąd wyjściowy nowego falownika,
• liczba faz i sposób ich obciążenia,
• charakterystyka oraz wartość znamionowa wyłącznika nadprądowego,
• dobór i typ wyłącznika różnicowoprądowego zgodny z instrukcją producenta,
• obecność ograniczników przepięć po stronie AC i DC,
• ciągłość oraz jakość połączeń ochronnych i uziemienia.

Przykład: nowy falownik o podobnej mocy znamionowej może mieć inny maksymalny prąd wyjściowy albo inne wymagania dotyczące zabezpieczenia różnicowoprądowego niż poprzedni model. Pozostawienie starego aparatu bez weryfikacji może prowadzić do niepotrzebnego wyzwalania zabezpieczeń albo do niespełnienia wymagań producenta.

Ocena powinna obejmować całą drogę prądu: od zacisków falownika, przez przewód AC i rozdzielnicę, aż do punktu przyłączenia instalacji w budynku.

Sprawdź, czy rozdzielnica ma miejsce i odpowiednią konfigurację

Wymiar nowego inwertera oraz jego zaciski przyłączeniowe to niejedyna kwestia montażowa. Równie istotna jest rozdzielnica. Może się okazać, że trzeba dołożyć aparaturę zabezpieczającą, rozłącznik, ogranicznik przepięć lub elementy umożliwiające prawidłowe oznaczenie obwodu PV.

W starszych instalacjach problemem bywa również brak aktualnego opisu pól w rozdzielnicy, nieczytelny schemat albo niewystarczająca liczba wolnych modułów na szynie. Nie należy „upychąć” nowych zabezpieczeń w przypadkowym miejscu ani łączyć obwodów poza projektem tylko po to, aby skrócić czas wymiany.

Praktyczny sens: oględziny rozdzielnicy przed zakupem ograniczają ryzyko, że wybrany falownik będzie czekał na montaż z powodu brakujących elementów, konieczności wymiany obudowy lub przebudowy części instalacji.

Monitoring, licznik energii i funkcje dodatkowe trzeba przenieść świadomie

Po wymianie urządzenia właściciel często chce zachować monitoring produkcji. Nie zawsze jest to jednak możliwe w identycznej formie. Nowy falownik może korzystać z innej aplikacji, innego modułu komunikacyjnego albo wymagać ponownego sparowania z siecią Wi-Fi czy Ethernet.

Jeżeli instalacja ma licznik energii, przekładniki prądowe, system zarządzania nadwyżkami, pompę ciepła, ładowarkę samochodu elektrycznego albo magazyn energii, kompatybilność trzeba sprawdzić przed zakupem. Szczególnej ostrożności wymaga wybór falownika hybrydowego: nie każdy współpracuje z istniejącą baterią, a część urządzeń wymaga dedykowanego licznika i dodatkowego modułu zasilania awaryjnego. ^[5]

Przykład: falownik może prawidłowo produkować energię, ale po wymianie system sterowania grzałką przestaje reagować na nadwyżkę, ponieważ nowy model nie udostępnia danych w tym samym standardzie komunikacji. Technicznie instalacja działa, lecz jej wcześniejsza automatyka przestaje spełniać swoją funkcję.

Przed uruchomieniem warto przygotować listę urządzeń współpracujących z fotowoltaiką oraz zapisać dane dostępowe do dotychczasowego monitoringu. Po montażu wykonawca powinien potwierdzić nie tylko produkcję energii, ale też poprawność odczytów, komunikacji i działania zabezpieczeń.

Najbezpieczniejsza wymiana falownika kończy się pomiarami, konfiguracją oraz kompletem aktualnej dokumentacji. Dzięki temu nowy inwerter jest dopasowany nie tylko do paneli, lecz także do dachu, instalacji elektrycznej i warunków przyłączenia do sieci.

Najczęściej zadawane pytania (FAQ)

Czy nowy falownik powinien mieć taką samą moc jak stary?

Nie zawsze. Dobór zależy także od mocy modułów, napięcia i prądu stringów, zakresu MPPT, liczby trackerów, rodzaju przyłącza oraz wymagań operatora sieci.

Czy można zastąpić falownik jednofazowy trójfazowym?

Taką zmianę trzeba poprzedzić analizą przyłącza, rozdzielnicy, zabezpieczeń, okablowania i wymagań operatora systemu dystrybucyjnego.

Dlaczego napięcie startowe falownika jest ważne?

Jeśli napięcie stringu jest zbyt niskie względem napięcia startowego, falownik może później rozpoczynać produkcję rano i wcześniej ją kończyć wieczorem.

Co sprawdzić przy napięciu stringu?

Należy zweryfikować między innymi napięcie Voc i Vmp modułów, liczbę paneli w stringu, zakres MPPT oraz maksymalne napięcie DC falownika. Trzeba też uwzględnić wzrost napięcia Voc podczas mrozu. ^[2]

Czy większy falownik jest lepszy „na zapas”?

Nie zawsze. Większa moc AC nie poprawi pracy źle skonfigurowanych stringów i może być nieuzasadniona, jeśli nie planuje się rzeczywistej rozbudowy instalacji.

Najważniejsze punkty

• Nie dobieraj falownika wyłącznie na podstawie mocy starego urządzenia ani sumy mocy paneli.
• Przed wymianą sprawdź napięcie, prąd, liczbę i długość stringów oraz zakres MPPT nowego falownika.
• Uwzględnij orientację połaci, zacienienie, nachylenie dachu i planowaną rozbudowę instalacji.
• Zweryfikuj zgodność rodzaju przyłącza, zabezpieczeń, rozdzielnicy i okablowania po stronie AC.
• Zmianę falownika jednofazowego na trójfazowy lub odwrotnie skonsultuj z osobą posiadającą odpowiednie uprawnienia.
• Nie zgaduj konfiguracji, gdy brakuje dokumentacji — instalację należy sprawdzić pomiarowo i wizualnie.
